Изготовление 1U корпуса для промышленного маршрутизатора (ATX)
Клиент предоставил подробное техническое задание на изготовление специализированного 1U корпуса для промышленного маршрутизатора на базе ATX-материнской платы.
Были обозначены ключевые инженерные требования:
- использование полноразмерной ATX-платы в корпусе высотой всего 1U (≈44 мм);
- установка платы с поворотом на 180°, чтобы интерфейсы I/O располагались на лицевой панели;
- вывод на переднюю панель необходимых элементов управления: Power LED, HDD LED, кнопки Power и Reset;
- поддержка одной PCIe x16 платы через Riser, с выводом её разъёмов также на фронтальную панель;

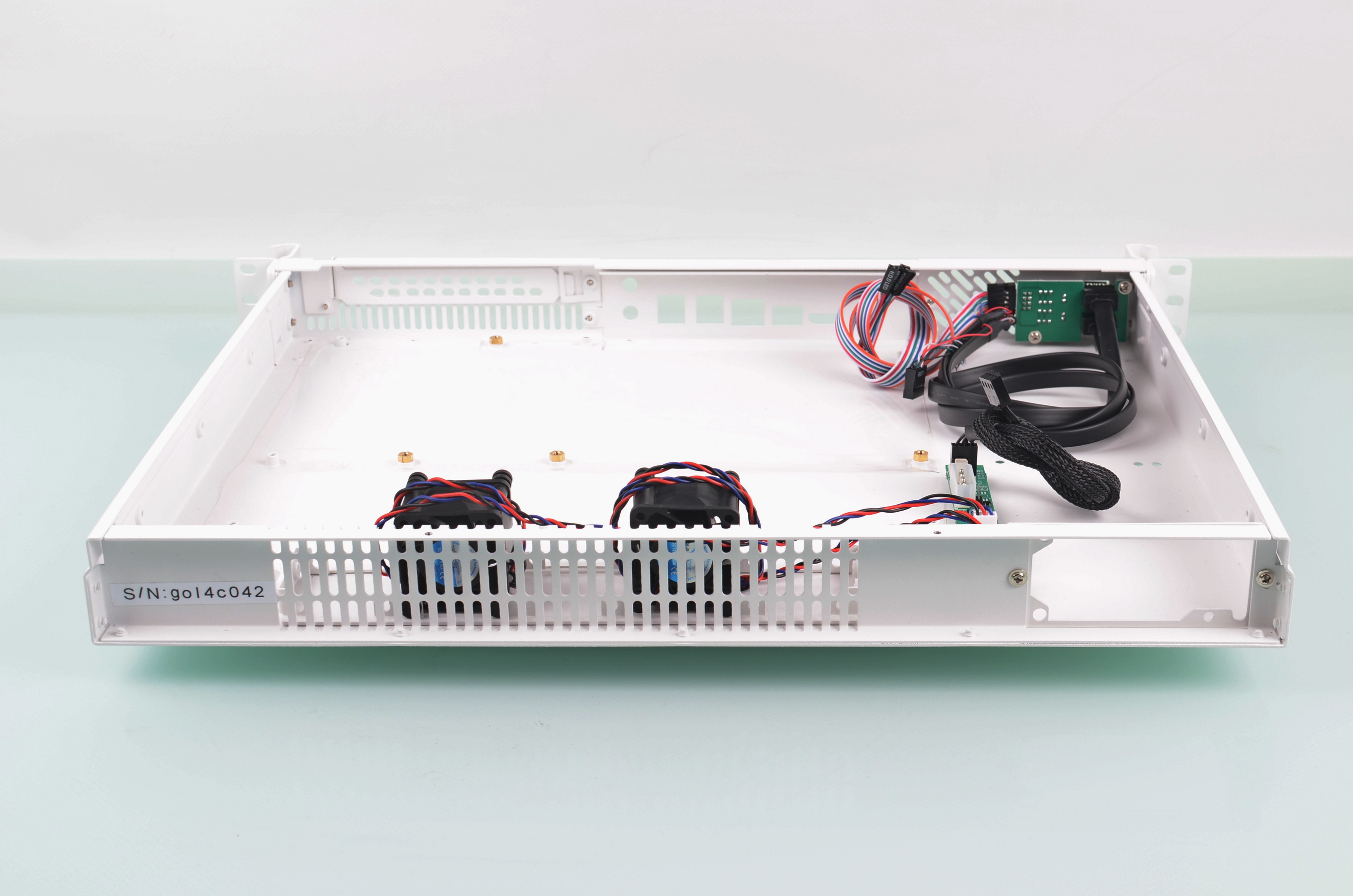

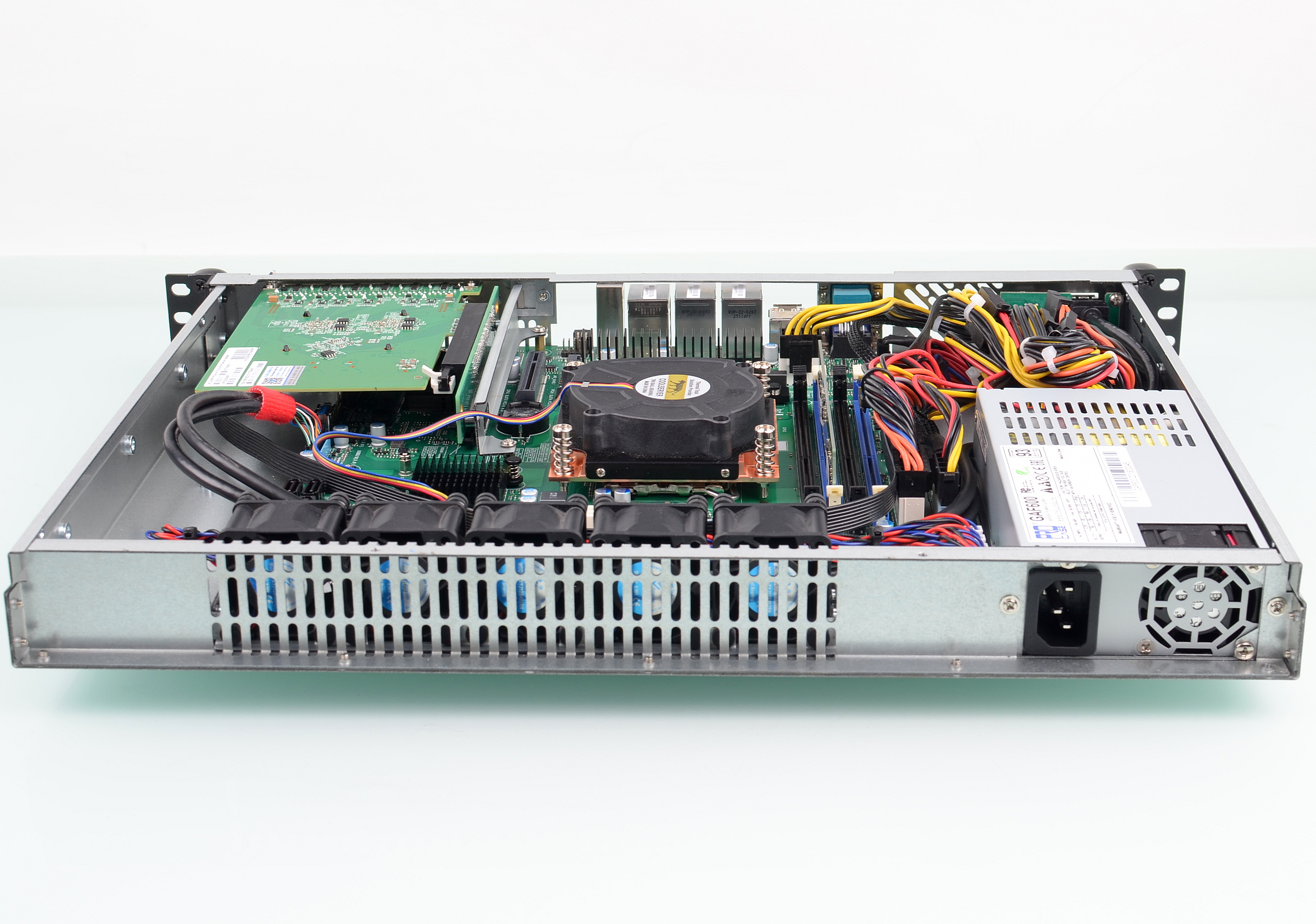

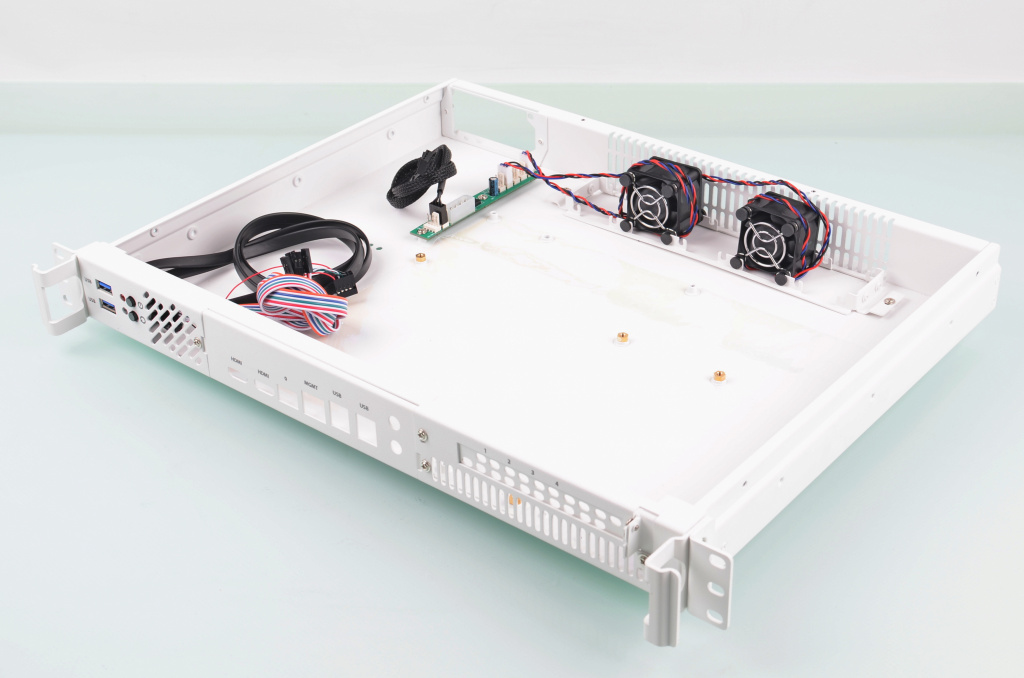

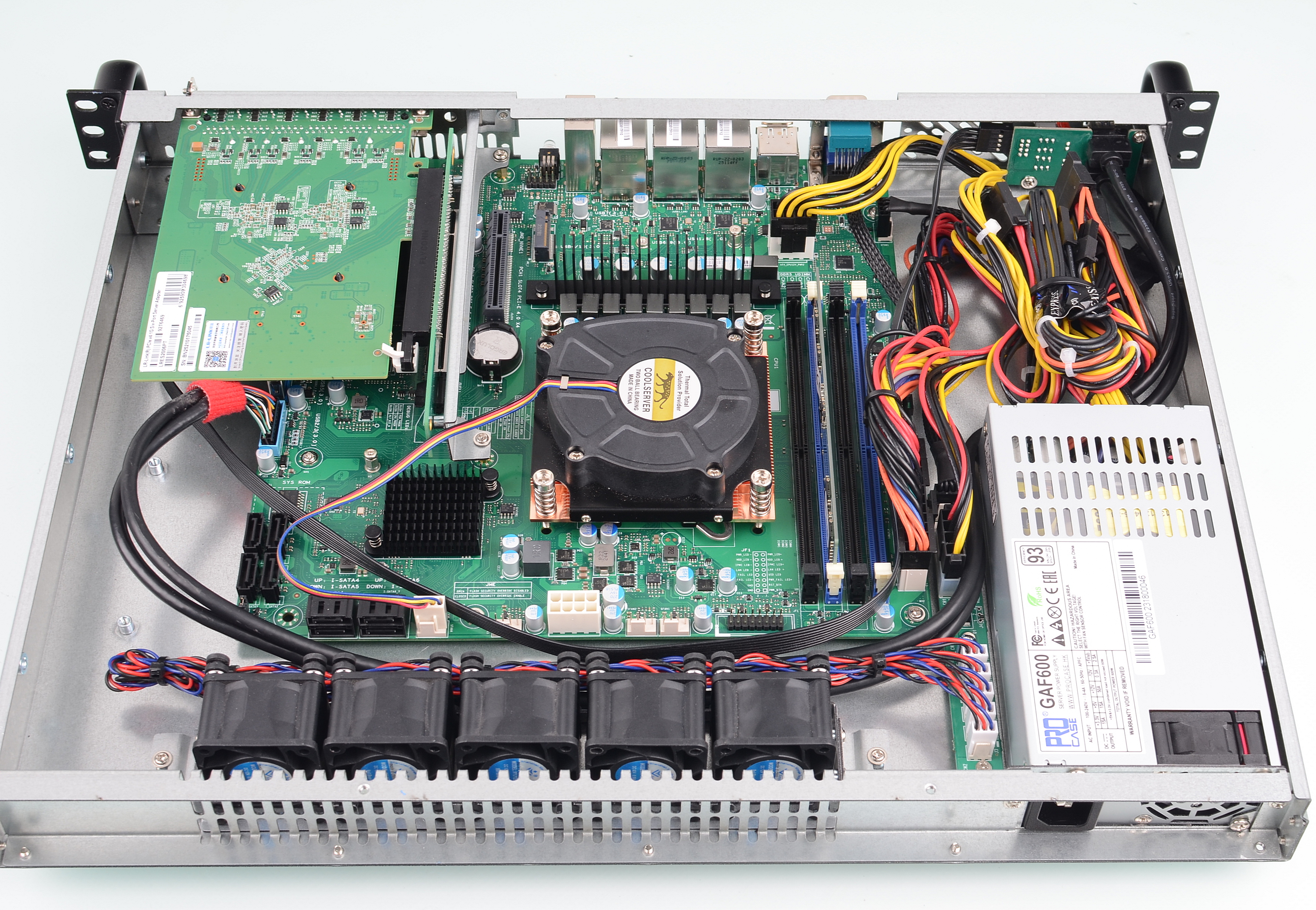

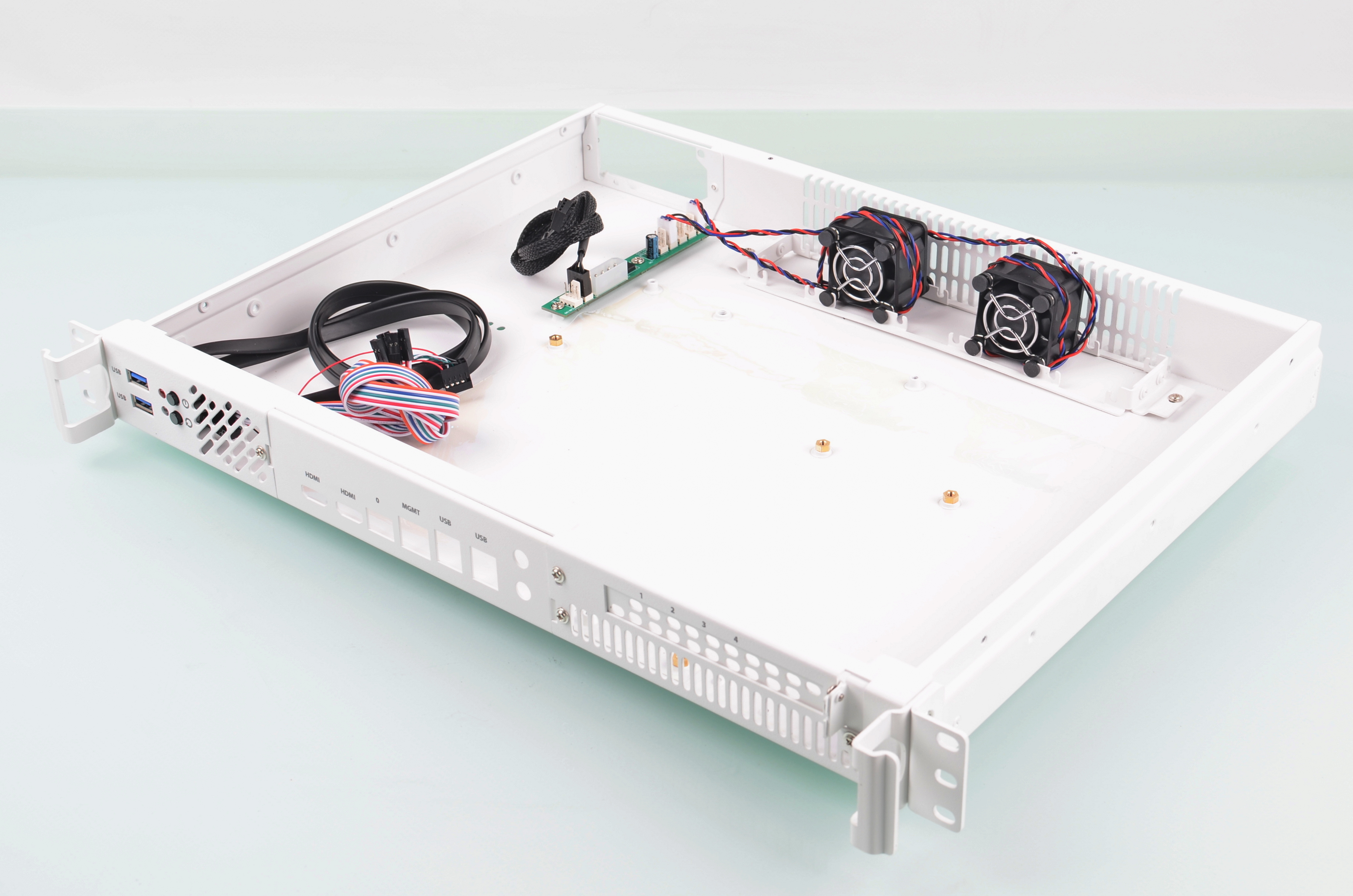

- установка 5 кулеров с платой управления;

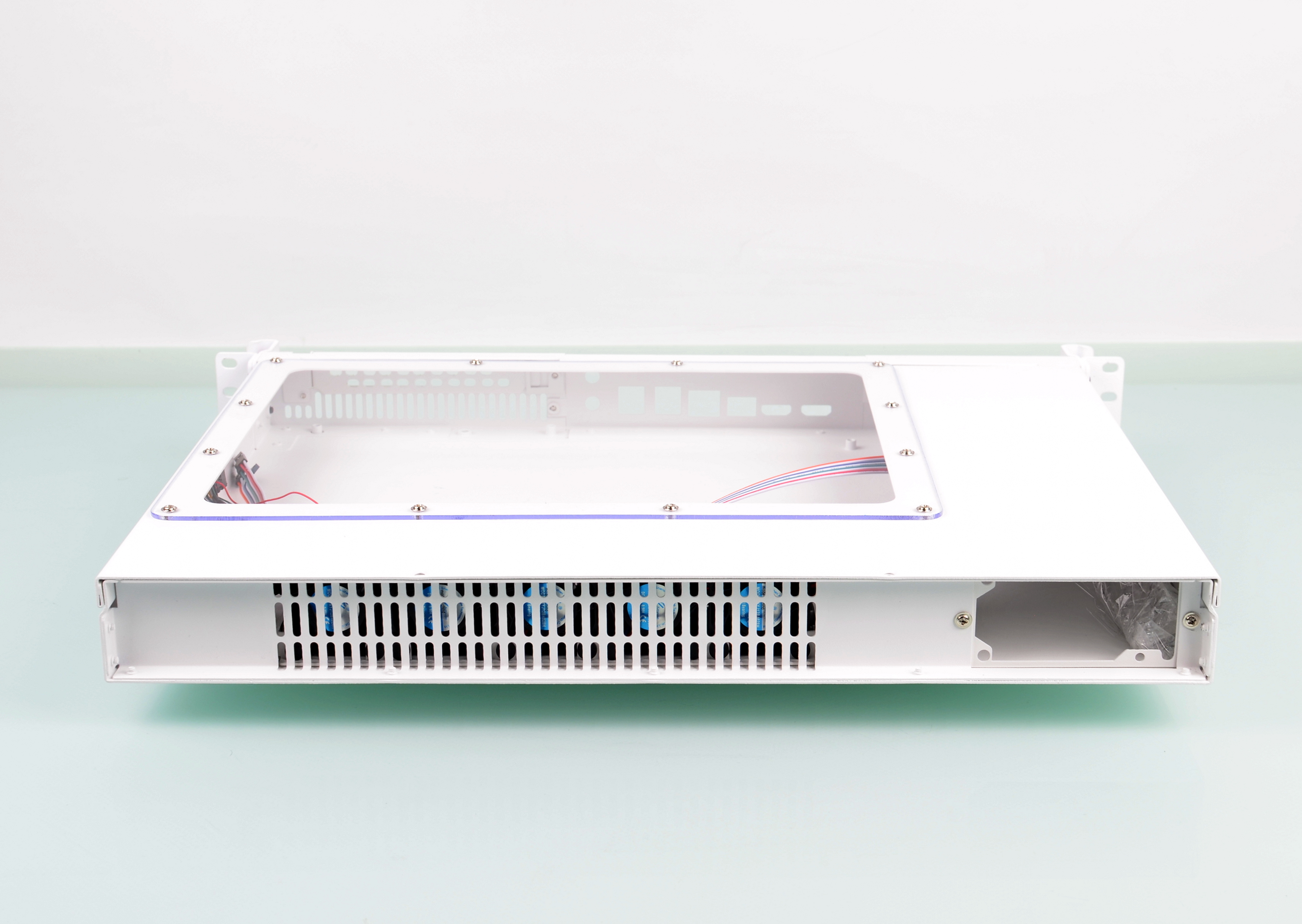

- установка Flex ATX блока питания с подключением кабеля с задней стороны корпуса;

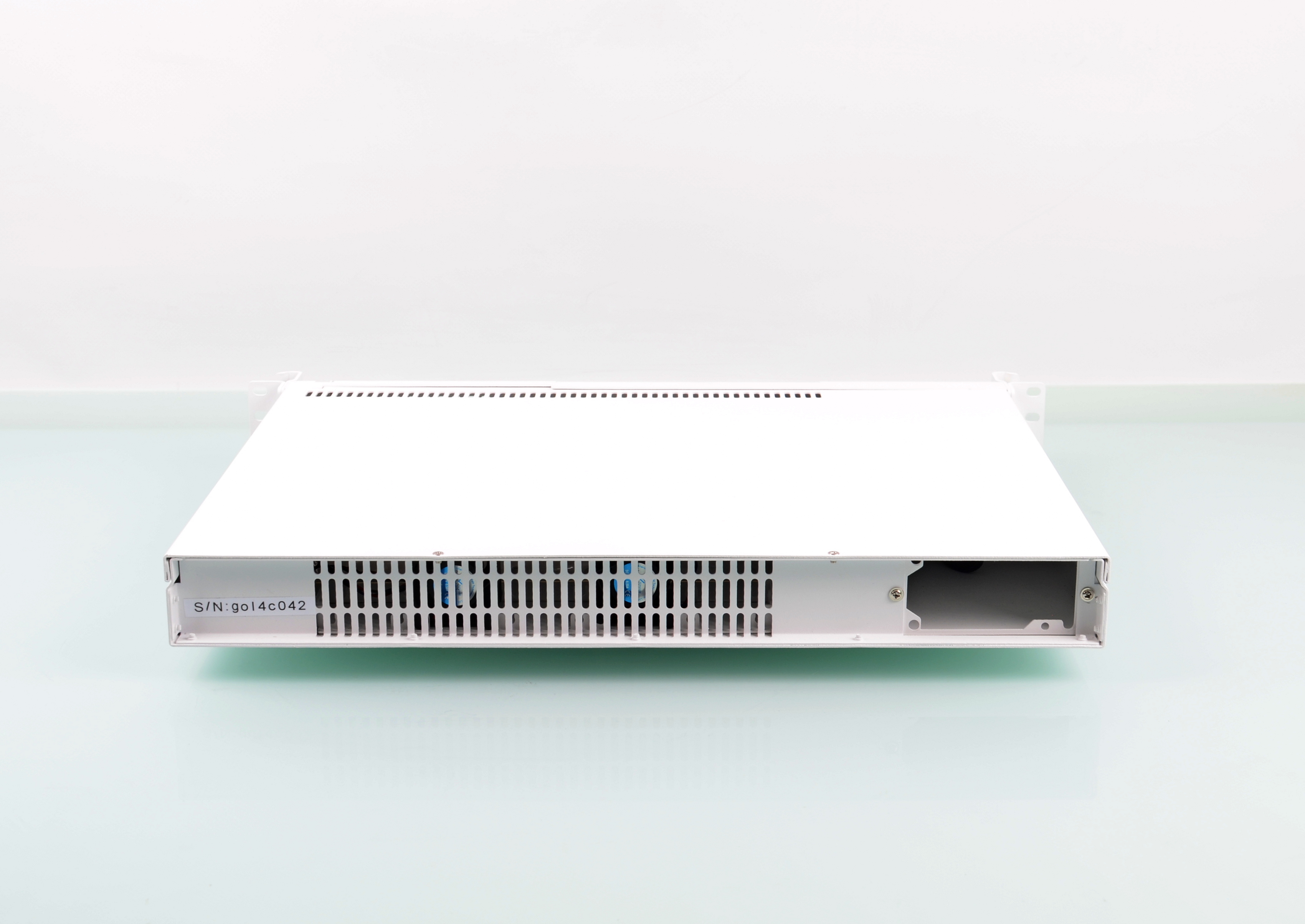

- организация сквозного охлаждения от передней панели к задней;
- отсутствие мест под классические накопители 2.5"/3.5" — только NVMe;

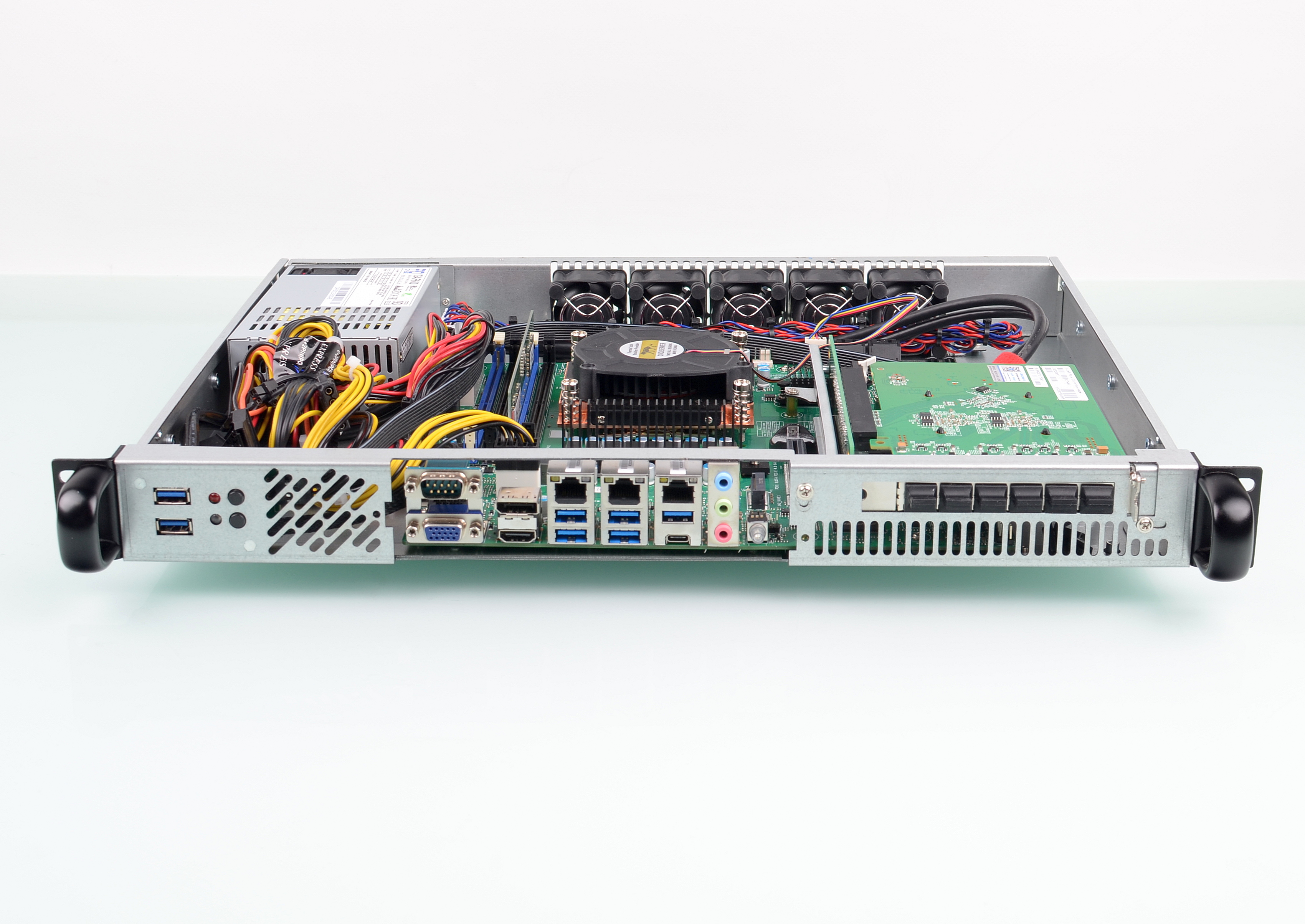

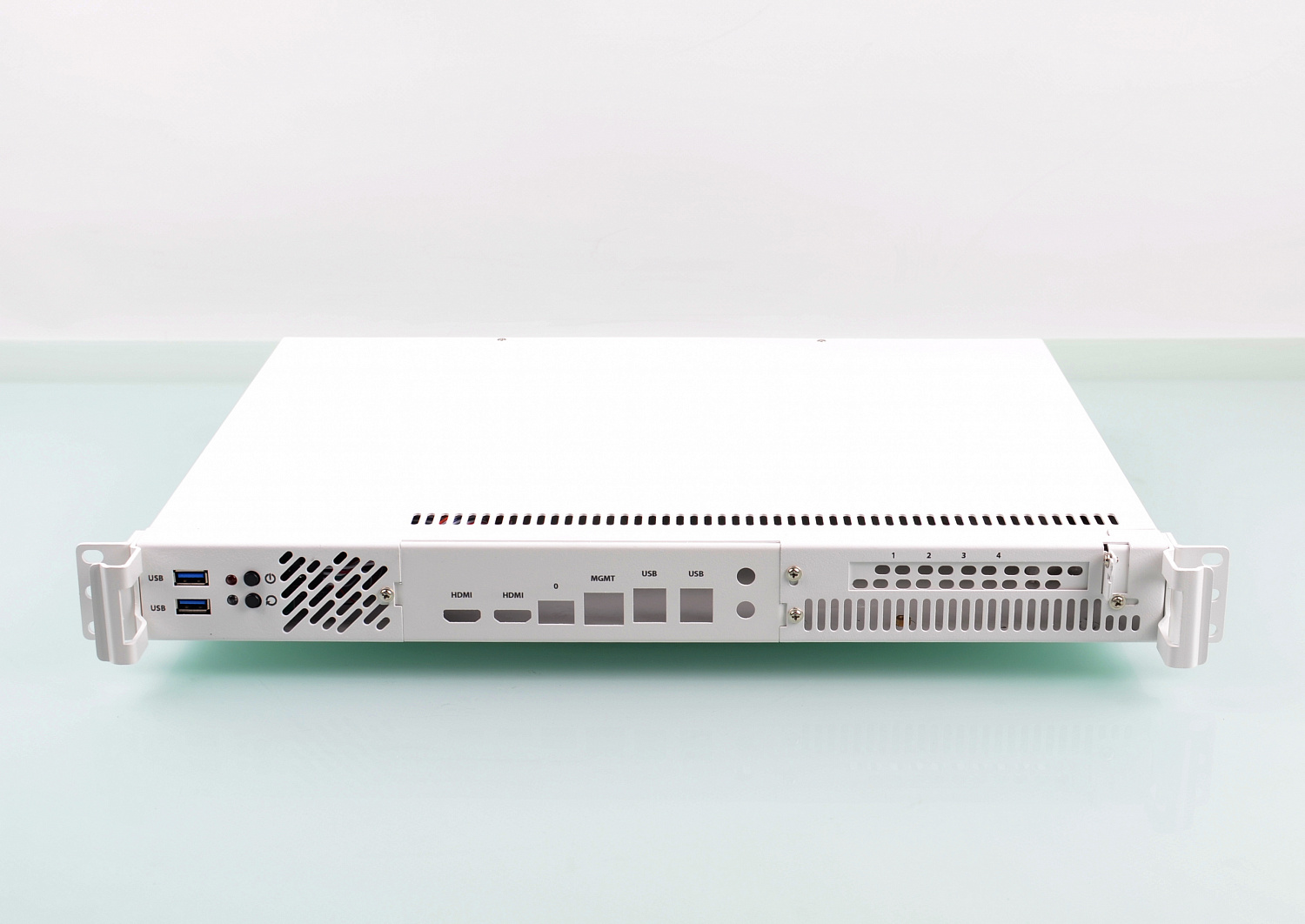

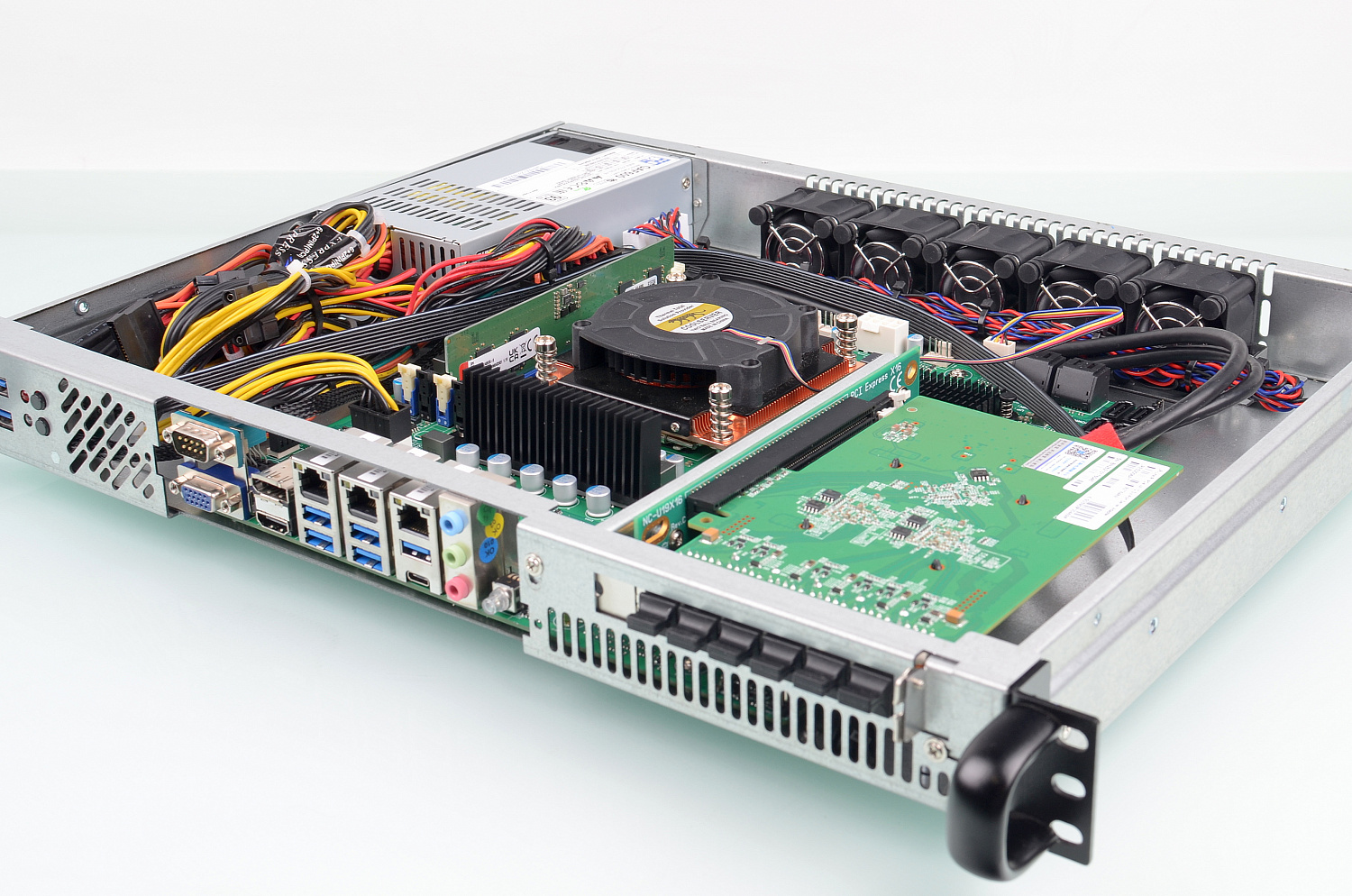

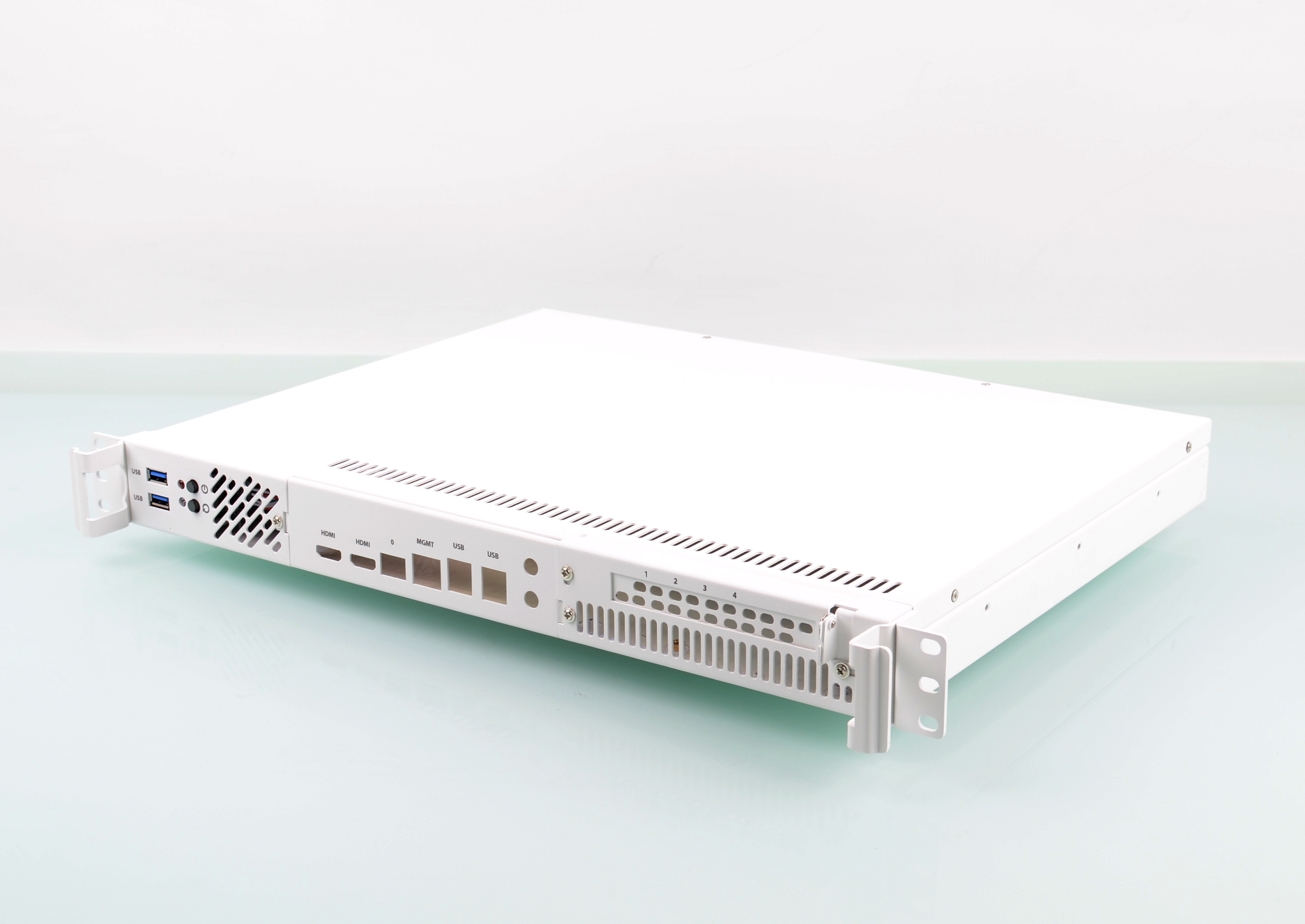

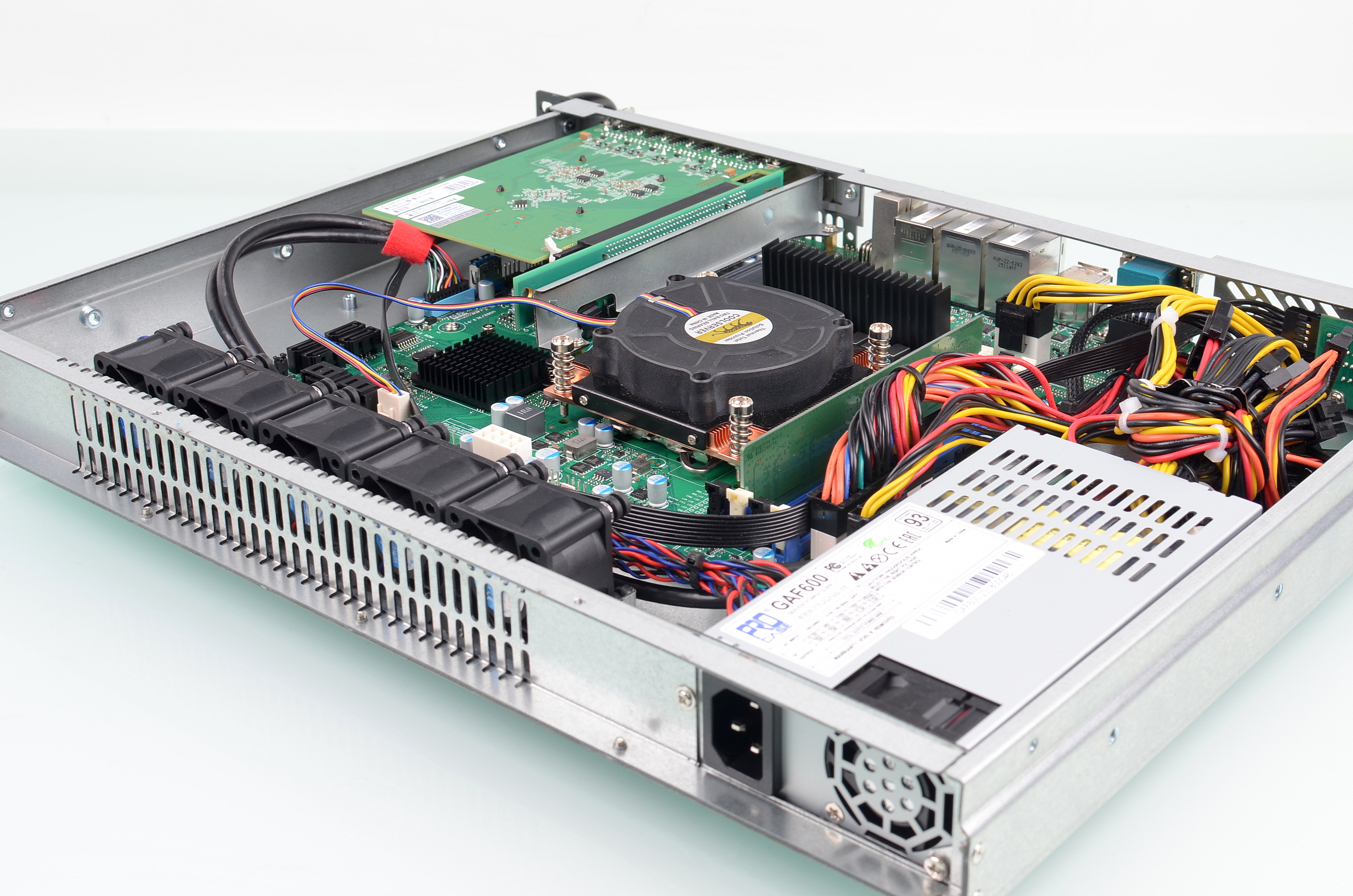

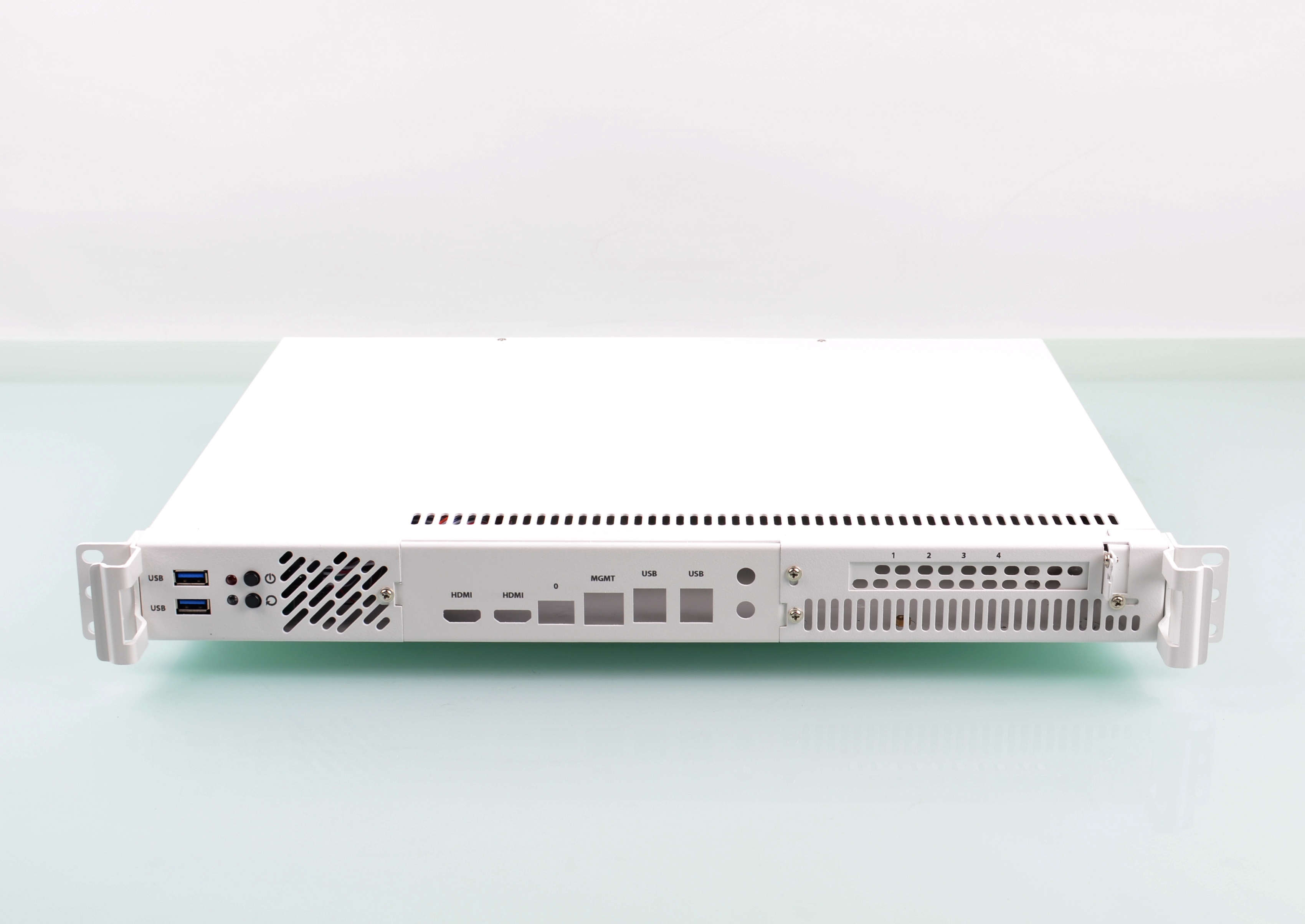

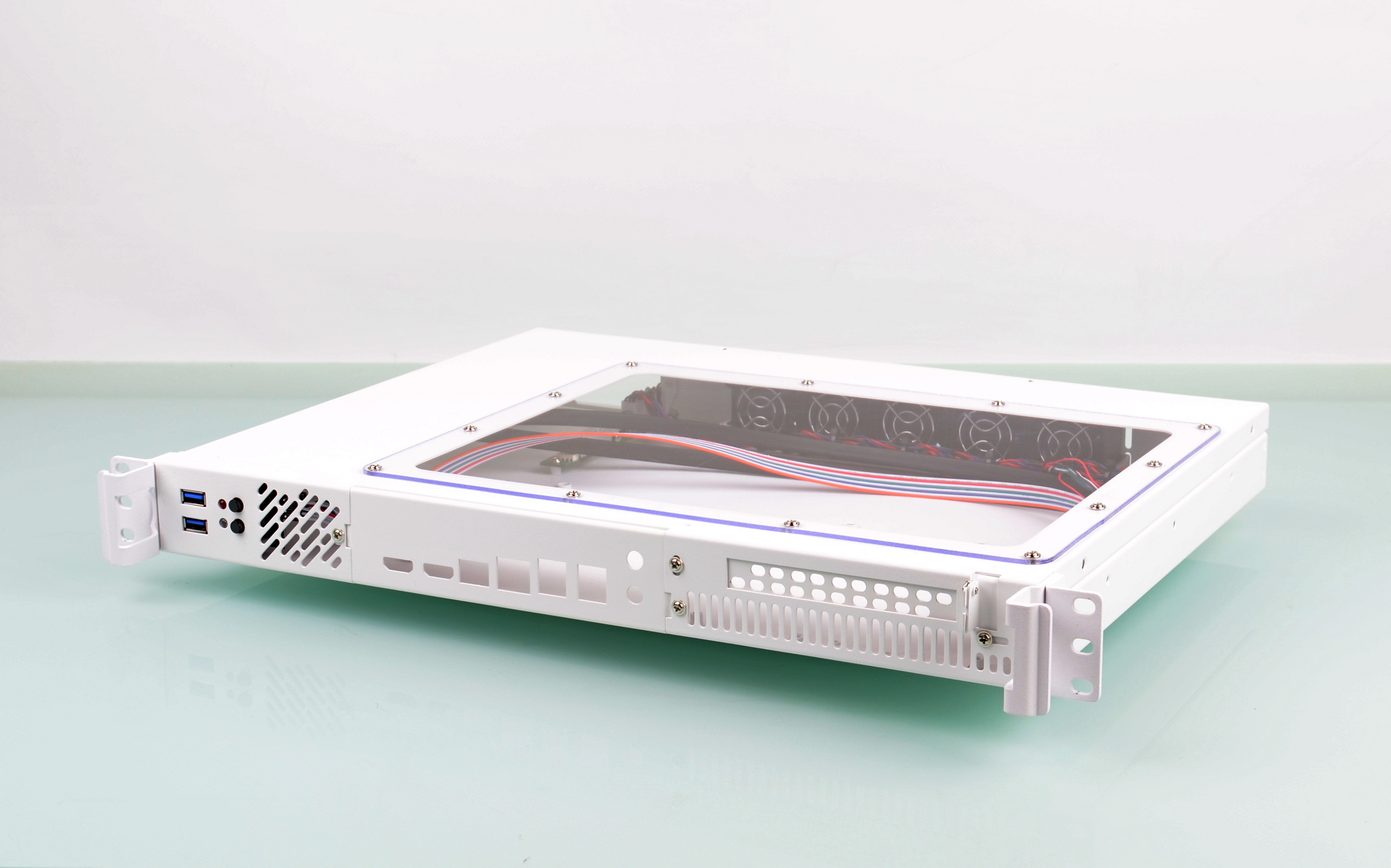

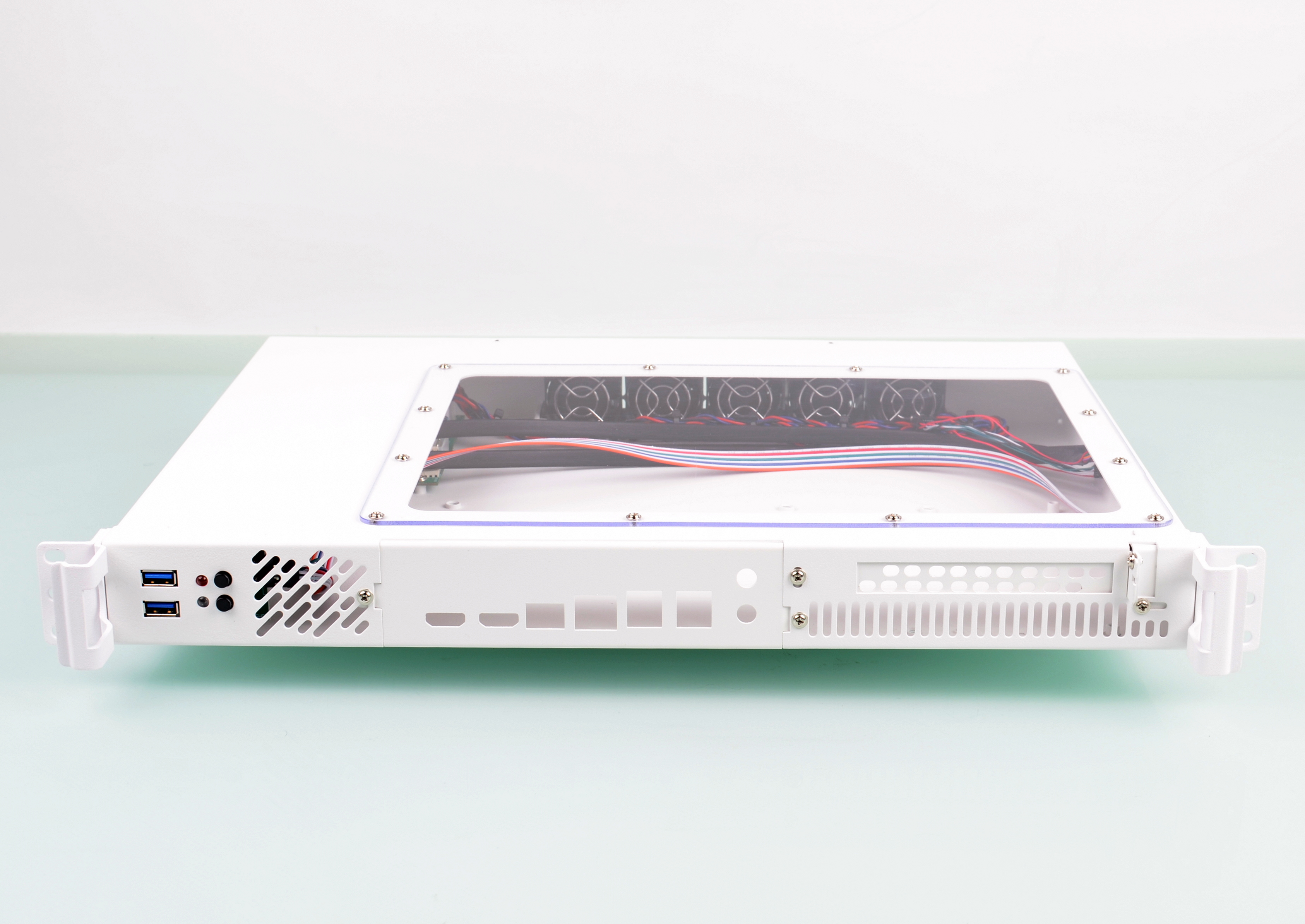

- ровная лицевая панель с вентиляционной перфорацией и корпус, окрашенный полностью в белый цвет.
На основе предоставленного ТЗ мы выполнили полный цикл разработки нестандартного промышленного корпуса:

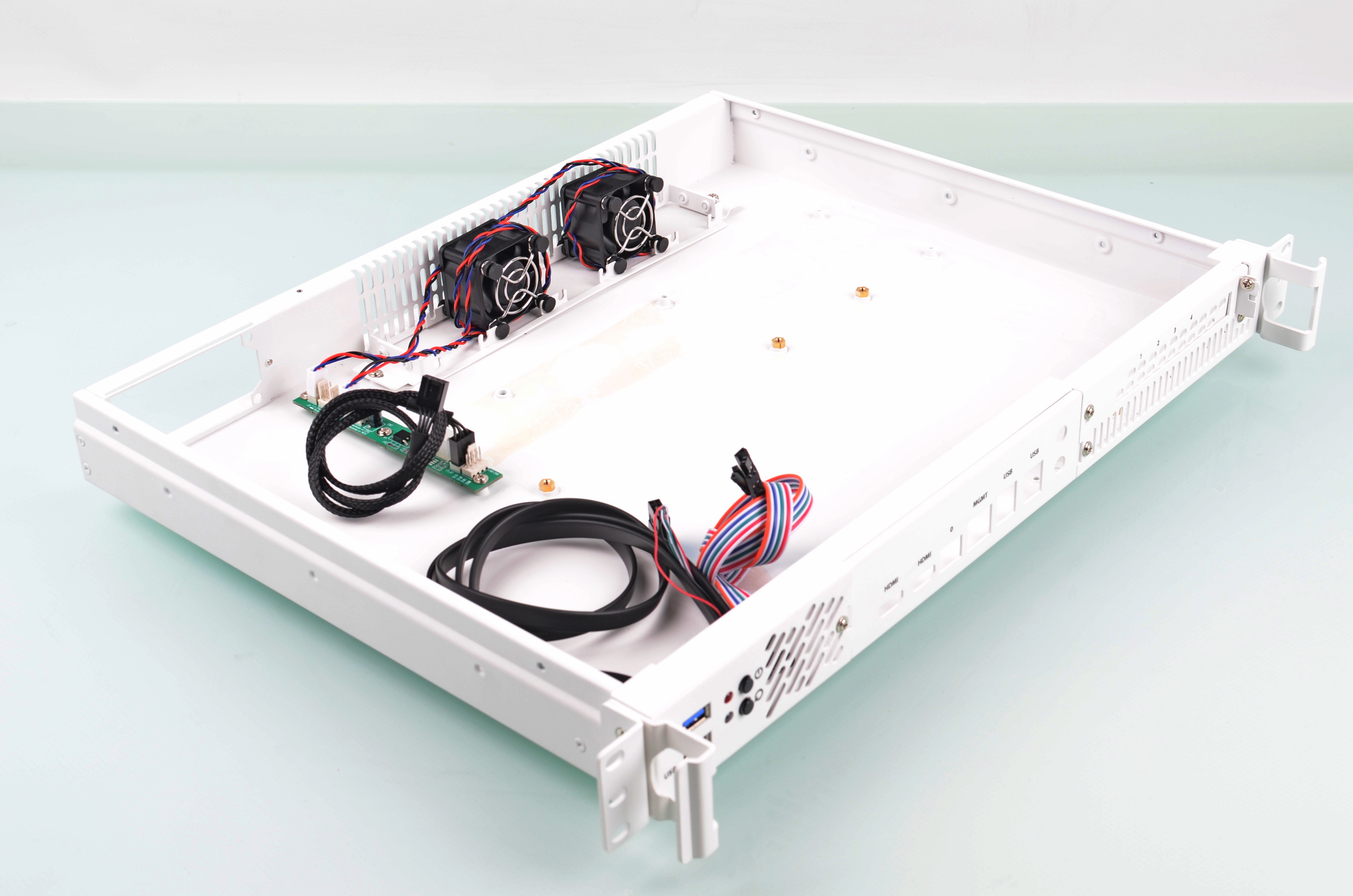

1. Инженерное проектирование
Мы проработали конструкцию, позволяющую разместить ATX-материнскую плату в 1U-формате с учётом поворота на 180°. Были рассчитаны зазоры, точки крепления, оптимизировано внутреннее пространство, а также выполнено точное согласование расположения всех элементов лицевой панели.
2. Проект лицевой панели и интерфейсов

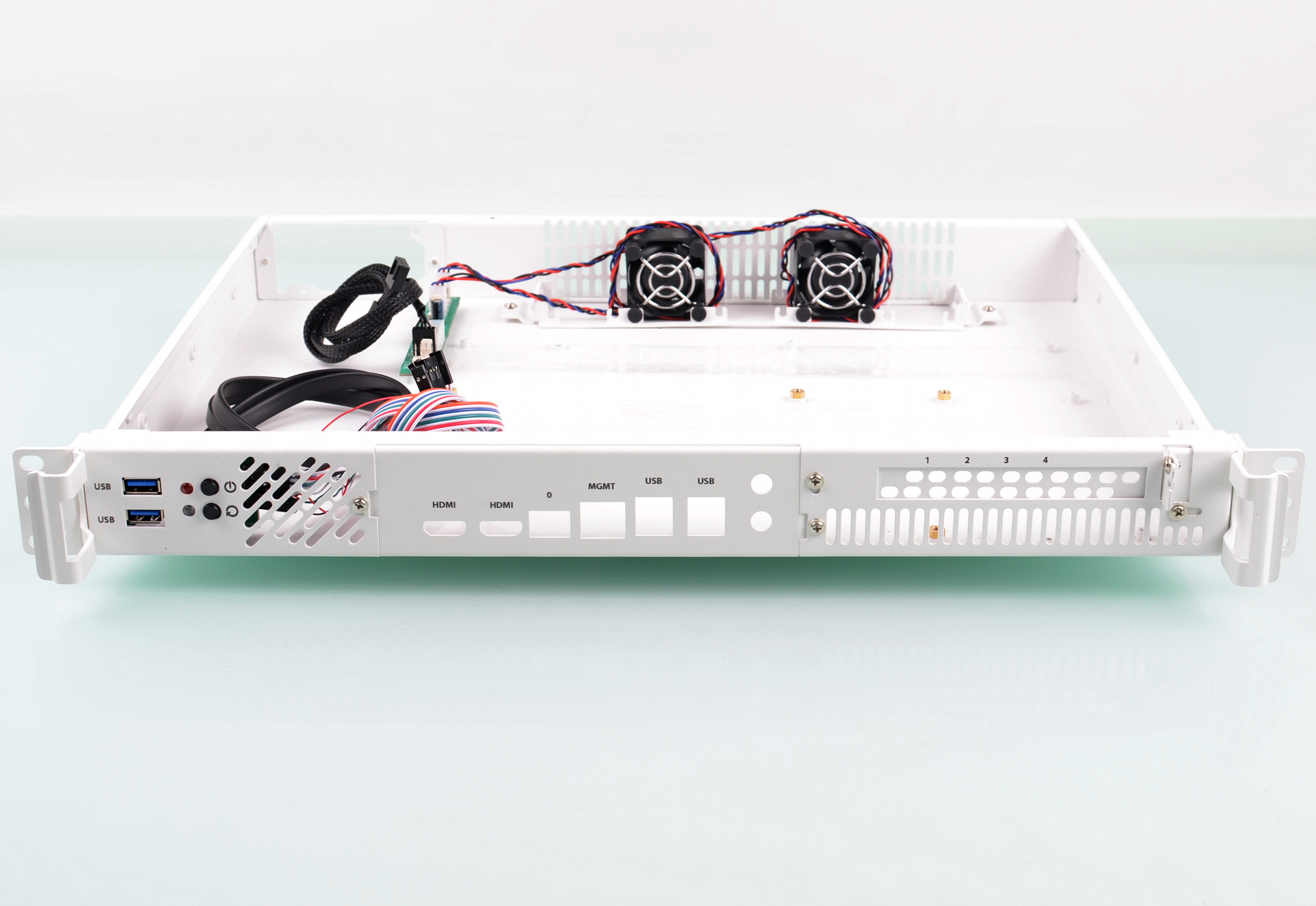

Разработана полностью новая фронтальная панель:
- отверстия под кнопки и индикацию,
- монтажный проём под PCIe-плату,
- перфорации для забора воздуха,
- разработана индивидуальная I/O панель материнской платы с возможностью замены.
Панель получилась строго плоской, без углублений, что повышает удобство эксплуатации.

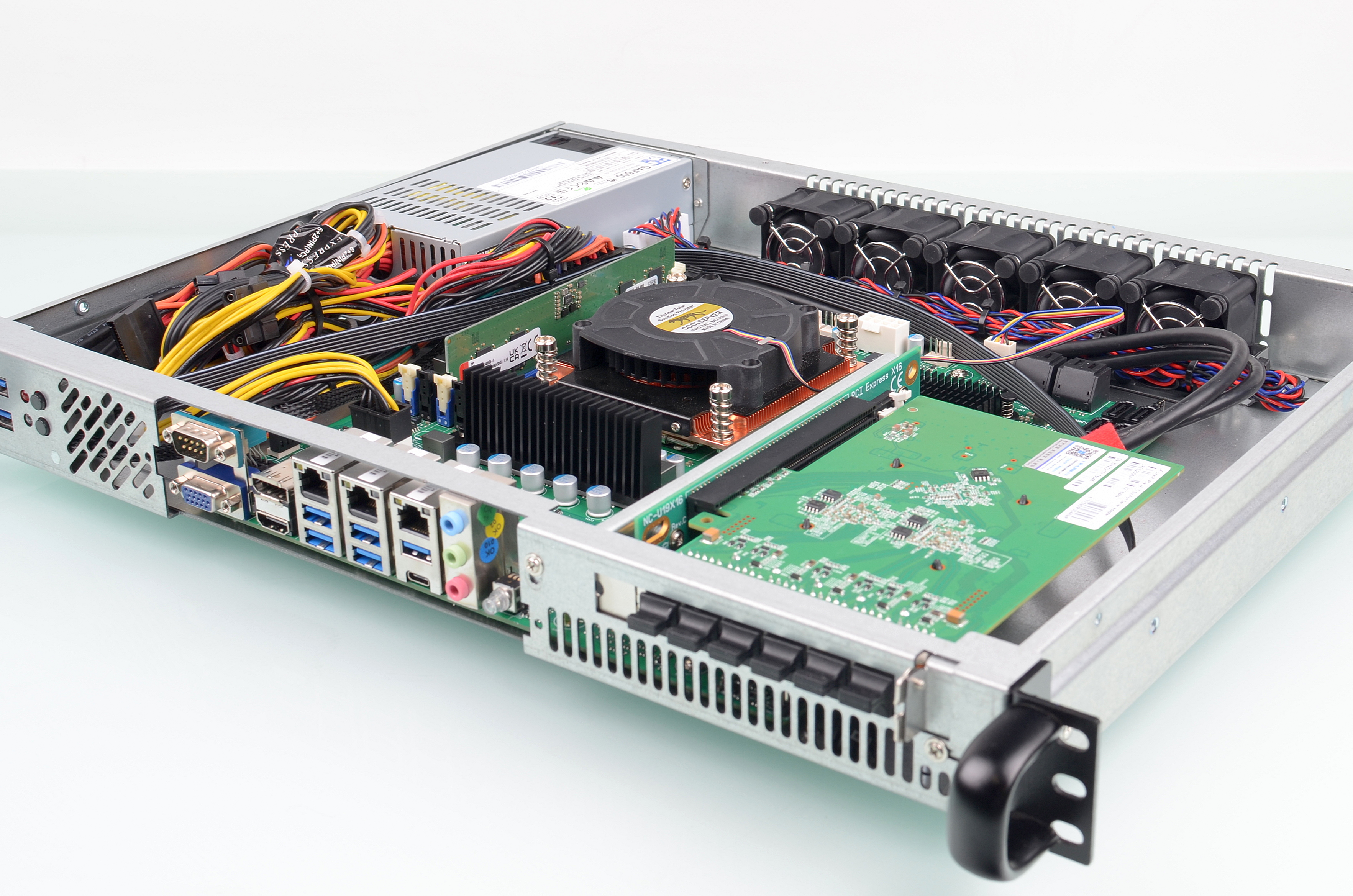

3. Интеграция PCIe-карты через Riser
Мы разработали крепёж и оптимальное положение платы расширения, обеспечив:
- надёжную фиксацию,
- корректный вывод разъёмов на переднюю панель,
- отсутствие вибраций и помех при работе оборудования.
4. Концепция охлаждения
Сформирована эффективная схема сквозного продува:
- вентиляторы устанавливаются на задней части корпуса,
- поток проходит через всё шасси и выходит сзади.
Такое решение обеспечивает стабильность работы при высокой плотности компонентов.
5. Компоновка под Flex ATX блок питания
Корпус спроектирован таким образом, чтобы блок питания компактно размещался сзади, а подключение сетевого кабеля оставалось удобным при установке в стойку.
6. Производственный комплект документации
Мы подготовили полный набор чертежей, спецификаций, 3D-моделей и сборочной документации для серийного изготовления корпуса.
В итоге создан кастомный 1U корпус промышленного уровня, точно соответствующий всем требованиям заказчика и полностью готовый к интеграции в стойку. Решение включает нестандартную компоновку, адаптированную под ATX-платформу, промышленное охлаждение и оптимизированную лицевую панель.
1. Инженерное проектирование
Мы проработали конструкцию, позволяющую разместить ATX-материнскую плату в 1U-формате с учётом поворота на 180°. Были рассчитаны зазоры, точки крепления, оптимизировано внутреннее пространство, а также выполнено точное согласование расположения всех элементов лицевой панели.
2. Проект лицевой панели и интерфейсов
Разработана полностью новая фронтальная панель:
- отверстия под кнопки и индикацию,
- монтажный проём под PCIe-плату,
- перфорации для забора воздуха,
- разработана индивидуальная I/O панель материнской платы с возможностью замены.
Панель получилась строго плоской, без углублений, что повышает удобство эксплуатации.
3. Интеграция PCIe-карты через Riser
Мы разработали крепёж и оптимальное положение платы расширения, обеспечив:
- надёжную фиксацию,
- корректный вывод разъёмов на переднюю панель,
- отсутствие вибраций и помех при работе оборудования.
4. Концепция охлаждения
Сформирована эффективная схема сквозного продува:
- вентиляторы устанавливаются на задней части корпуса,
- поток проходит через всё шасси и выходит сзади.
Такое решение обеспечивает стабильность работы при высокой плотности компонентов.
5. Компоновка под Flex ATX блок питания
Корпус спроектирован таким образом, чтобы блок питания компактно размещался сзади, а подключение сетевого кабеля оставалось удобным при установке в стойку.
6. Производственный комплект документации
Мы подготовили полный набор чертежей, спецификаций, 3D-моделей и сборочной документации для серийного изготовления корпуса.
В итоге создан кастомный 1U корпус промышленного уровня, точно соответствующий всем требованиям заказчика и полностью готовый к интеграции в стойку. Решение включает нестандартную компоновку, адаптированную под ATX-платформу, промышленное охлаждение и оптимизированную лицевую панель.
