Корпус индивидуальной конструкции для высокоплотной GPU-системы с восемью видеокартами
Решение предназначено для установки на полку в технической стойке и эксплуатации в жилом помещении, где особенно важны эффективное охлаждение, низкий уровень шума, удобство обслуживания и применение безопасных материалов.
Задача клиента
Клиенту требовался корпус индивидуальной конструкции для высокоплотной GPU-системы с восемью видеокартами. Исходно были заданы ориентировочные габариты: ширина до 460 мм, высота до 270 мм и глубина до 500 мм.
Основные требования к проекту:
- Установка корпуса на полку в стойке для техники
- Размещение двух блоков питания в нижних задних углах корпуса, вентиляторами вверх
- Установка металлической полки над блоками питания, на расстоянии около 50 мм
- Размещение на полке восьми видеокарт
- Крепление видеокарт к задней стенке штатными винтами через индивидуальные прорези
- Шаг установки видеокарт 57 мм: 39 мм ширина видеокарты и 18 мм воздушный зазор между соседними устройствами
- Исключение прогиба полки при суммарной нагрузке видеокарт около 10–11 кг
- Организация свободного доступа воздуха к каждой видеокарте
- Устройство кабельного лотка в зоне разъёмов питания 12V-2x6 GPU, исключающего чрезмерный перегиб проводов ближе 40 мм от разъёма
- Установка платы PCIe-коммутатора в передней нижней части корпуса
- Вывод на переднюю панель кнопки включения и USB-портов
- Размещение трёх фронтальных вентиляторов за воздухопроницаемой панелью
- Применение быстросъёмного пылевого фильтра на фронтальном воздухозаборе
- Быстросъёмная верхняя крышка для обслуживания оборудования
- Вывод кабеля данных через отверстие в нижней центральной части задней стенки
- Установка четырёх ножек для размещения корпуса на стеклянной полке
- Чёрное исполнение корпуса
- Исключение материалов и покрытий с нежелательными выделениями при эксплуатации в жилом помещении
Выполненное решение
Для реализации требуемой компоновки корпус был спроектирован с габаритами (шгв) 460*265*496 мм. Это позволило обеспечить безопасное размещение двух блоков питания, восьми видеокарт с увеличенным межосевым шагом, PCIe-адаптеров, кабельной инфраструктуры и фронтальной системы охлаждения.
В корпусе реализованы следующие конструктивные решения:

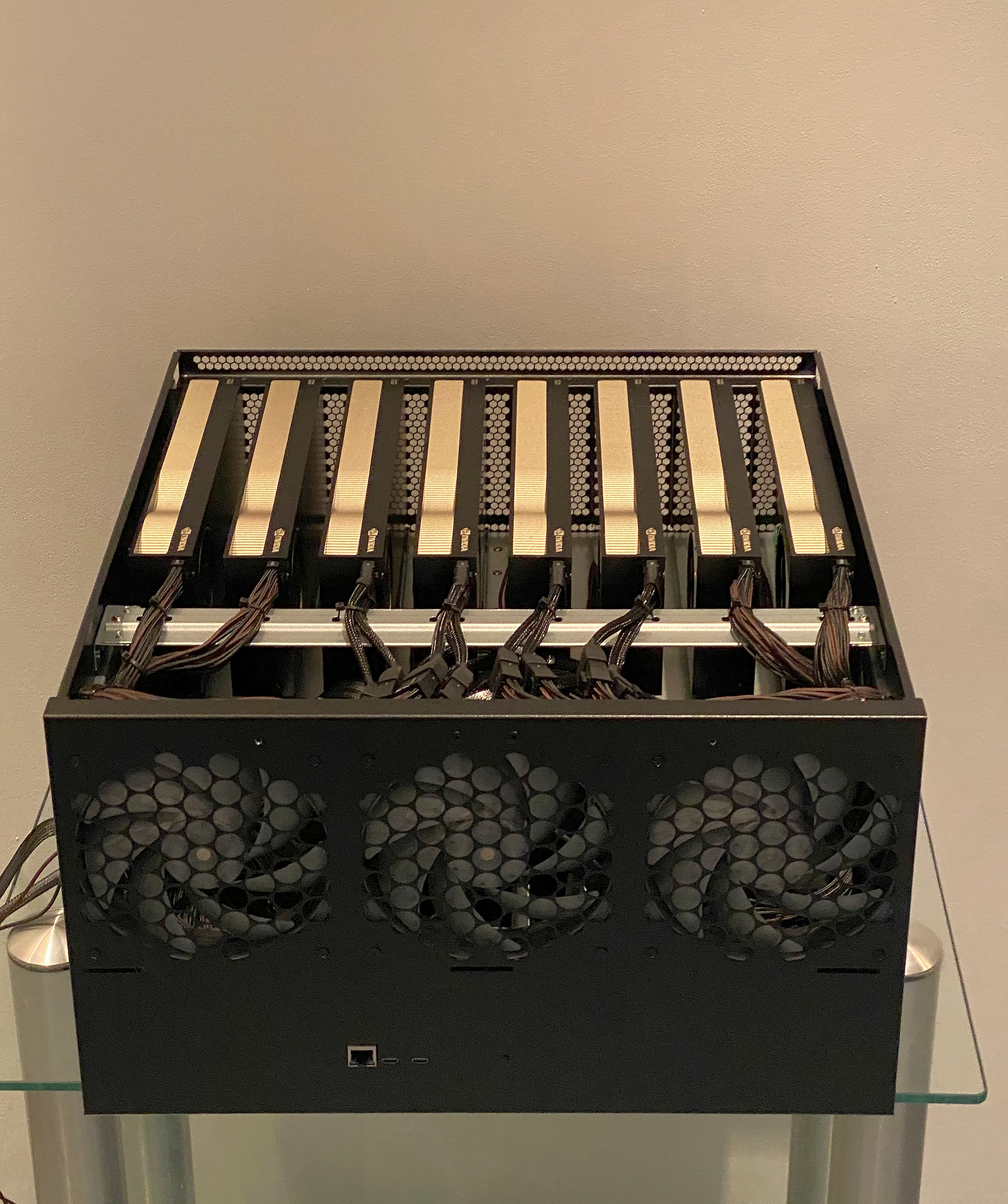

- Просторная внутренняя компоновка для установки восьми видеокарт с шагом 57 мм, обеспечивающим зазор 18 мм между картами для нормального забора и отвода воздуха

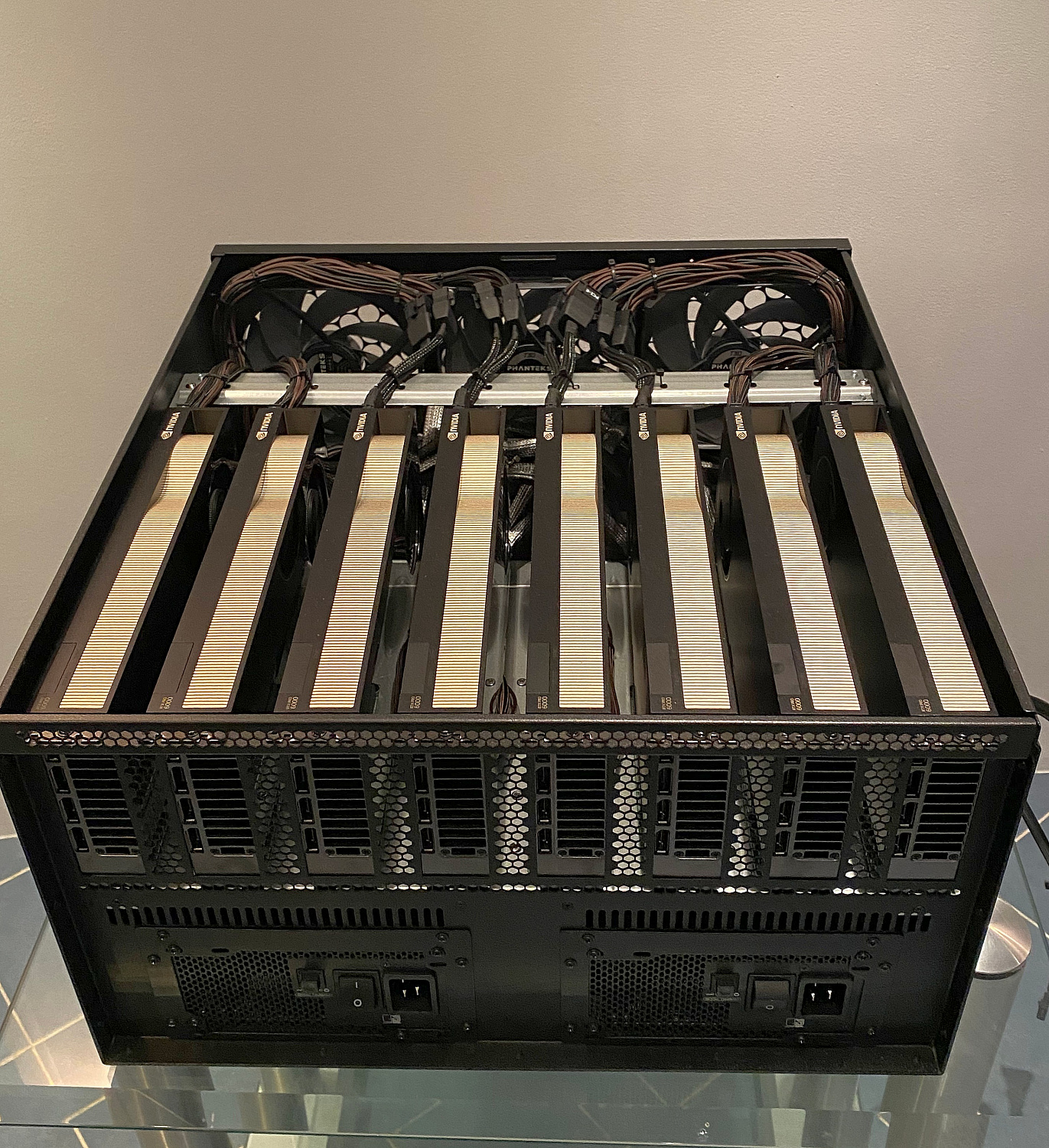

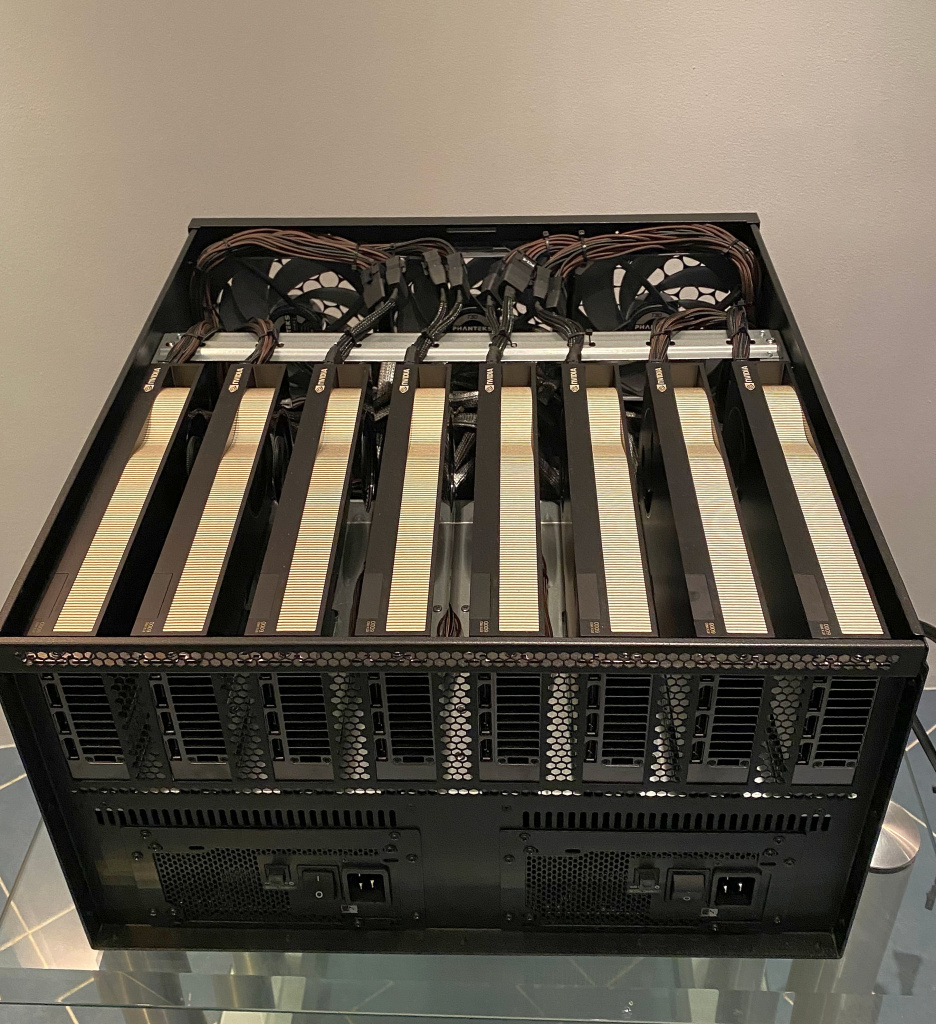

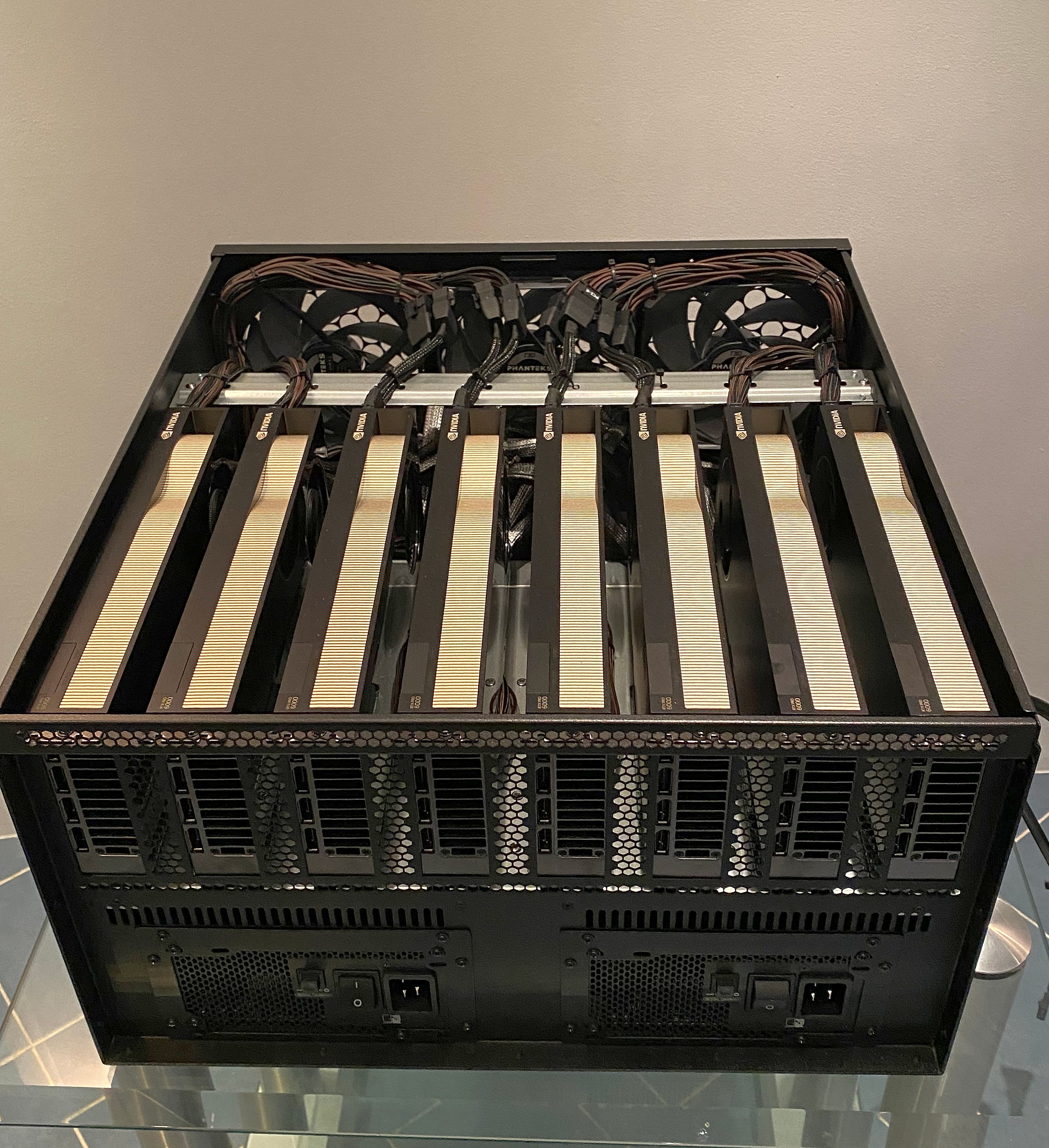

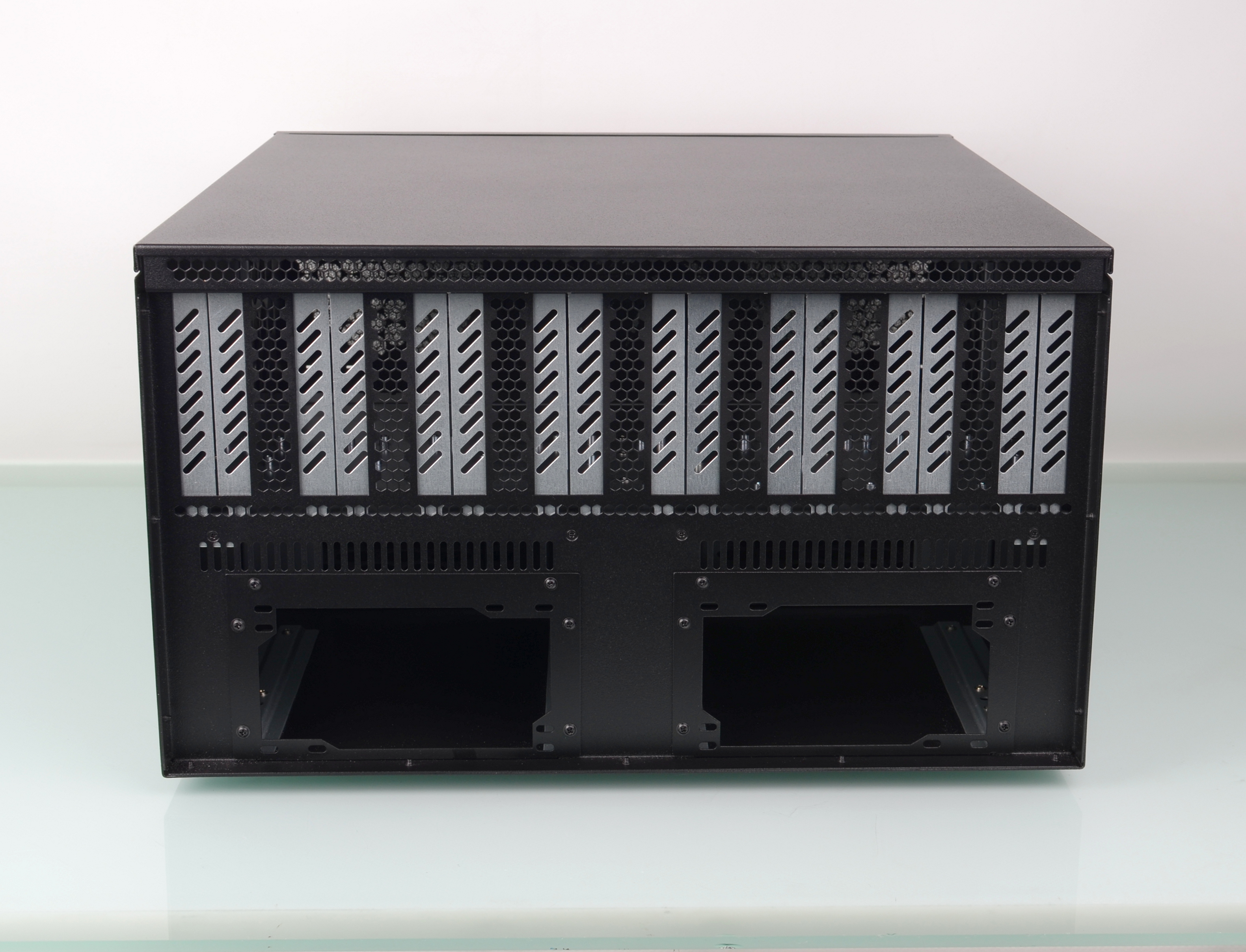

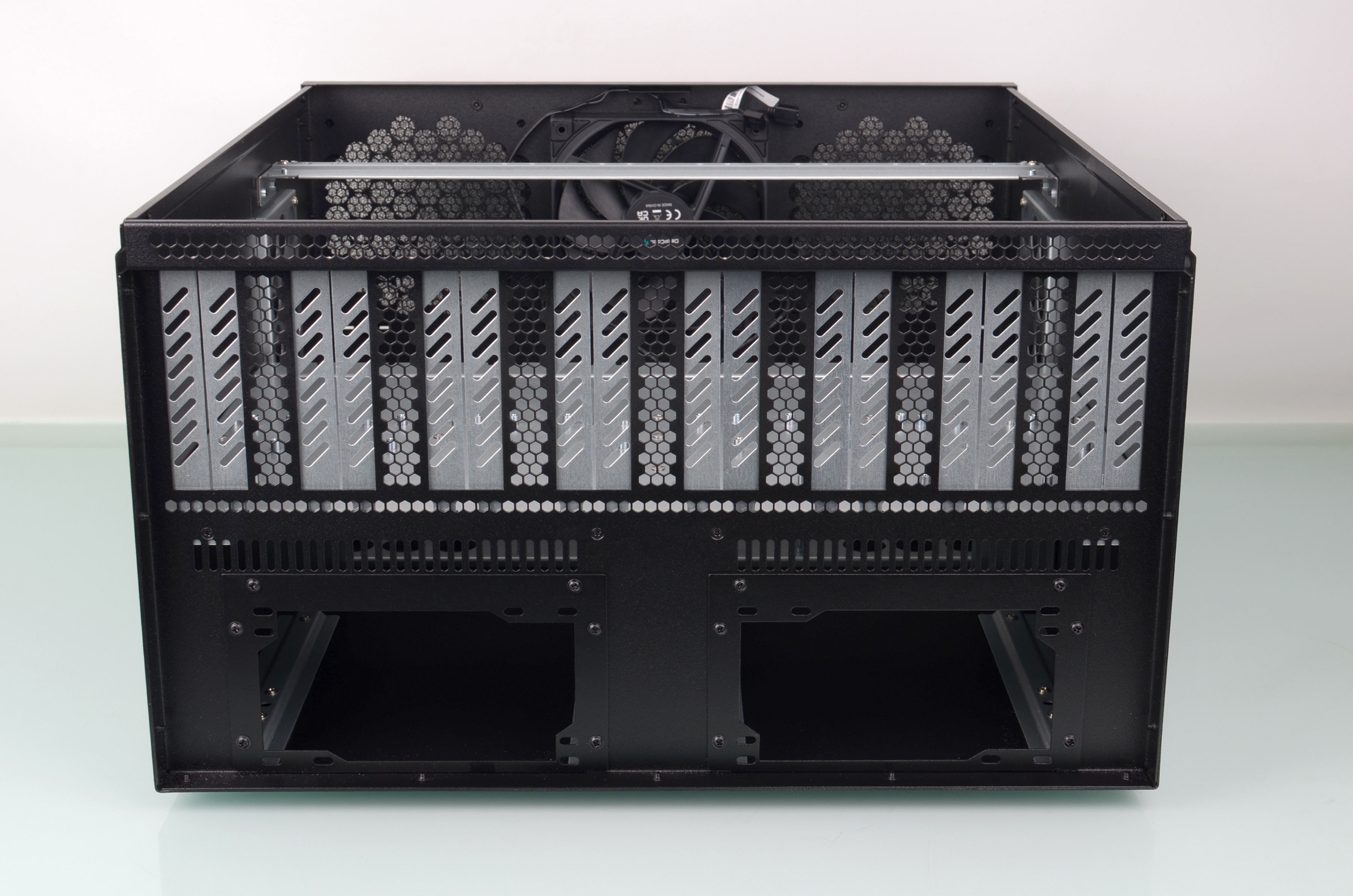

- Задняя панель с восемью слотами и штатными точками фиксации видеокарт винтами

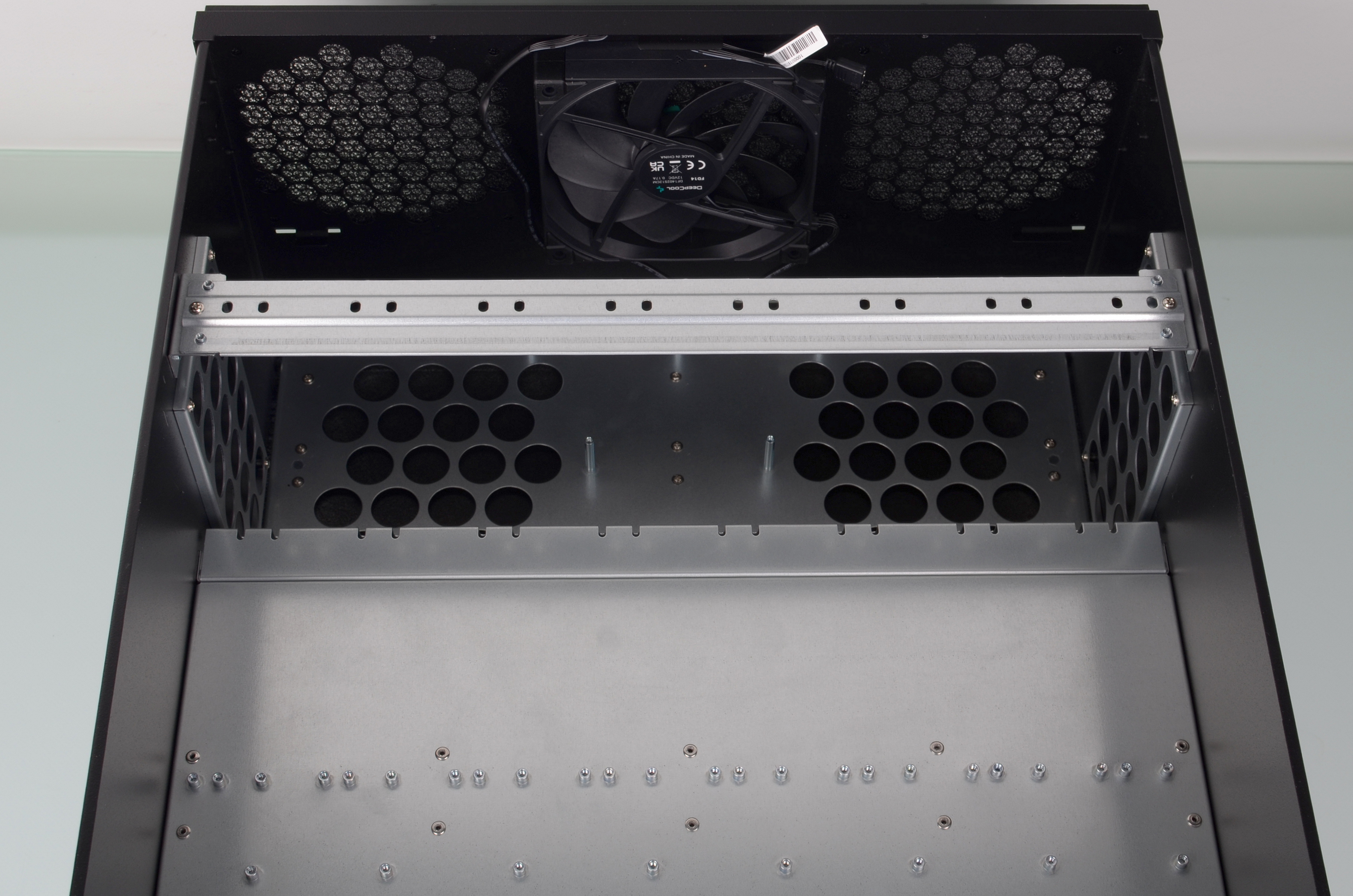

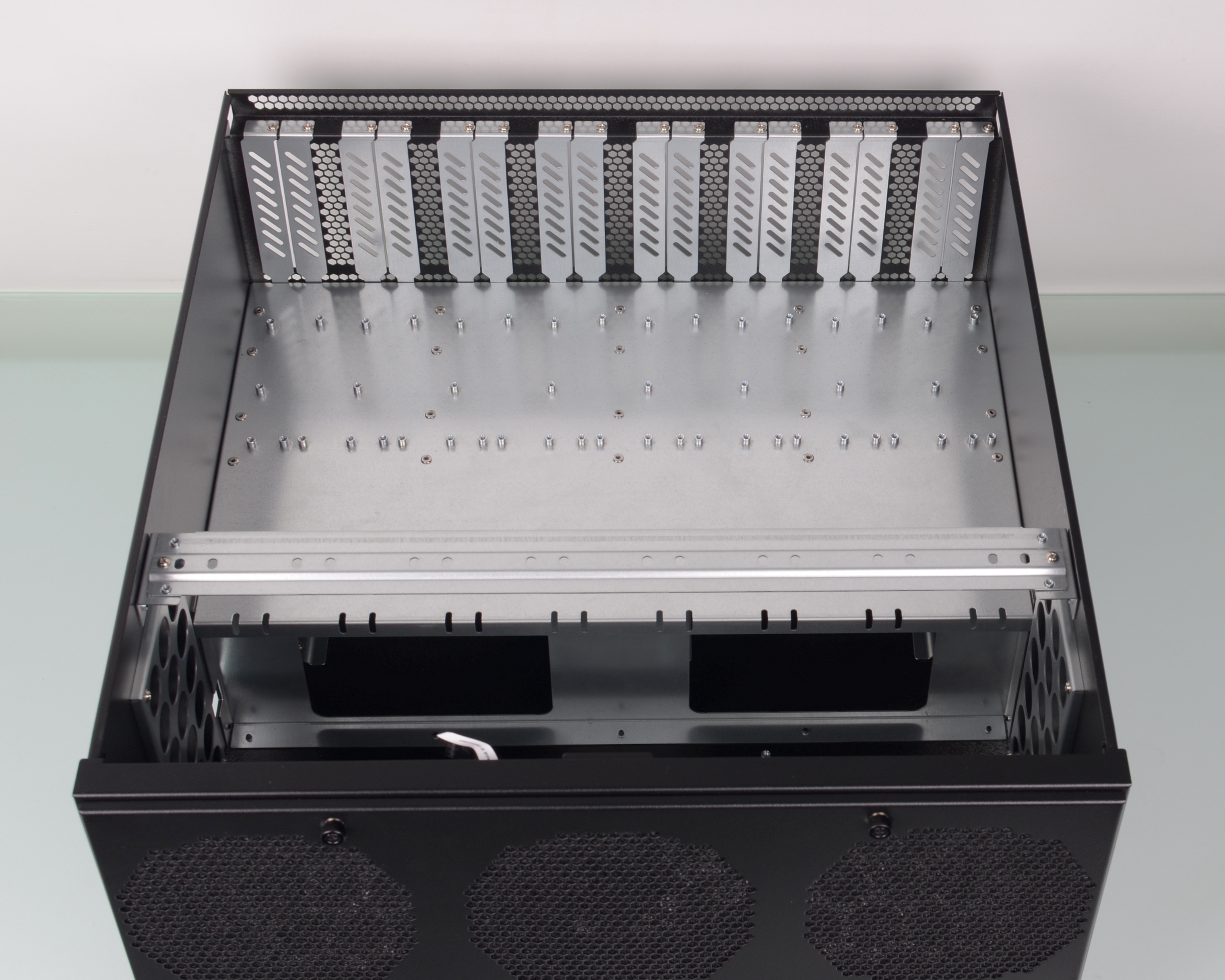

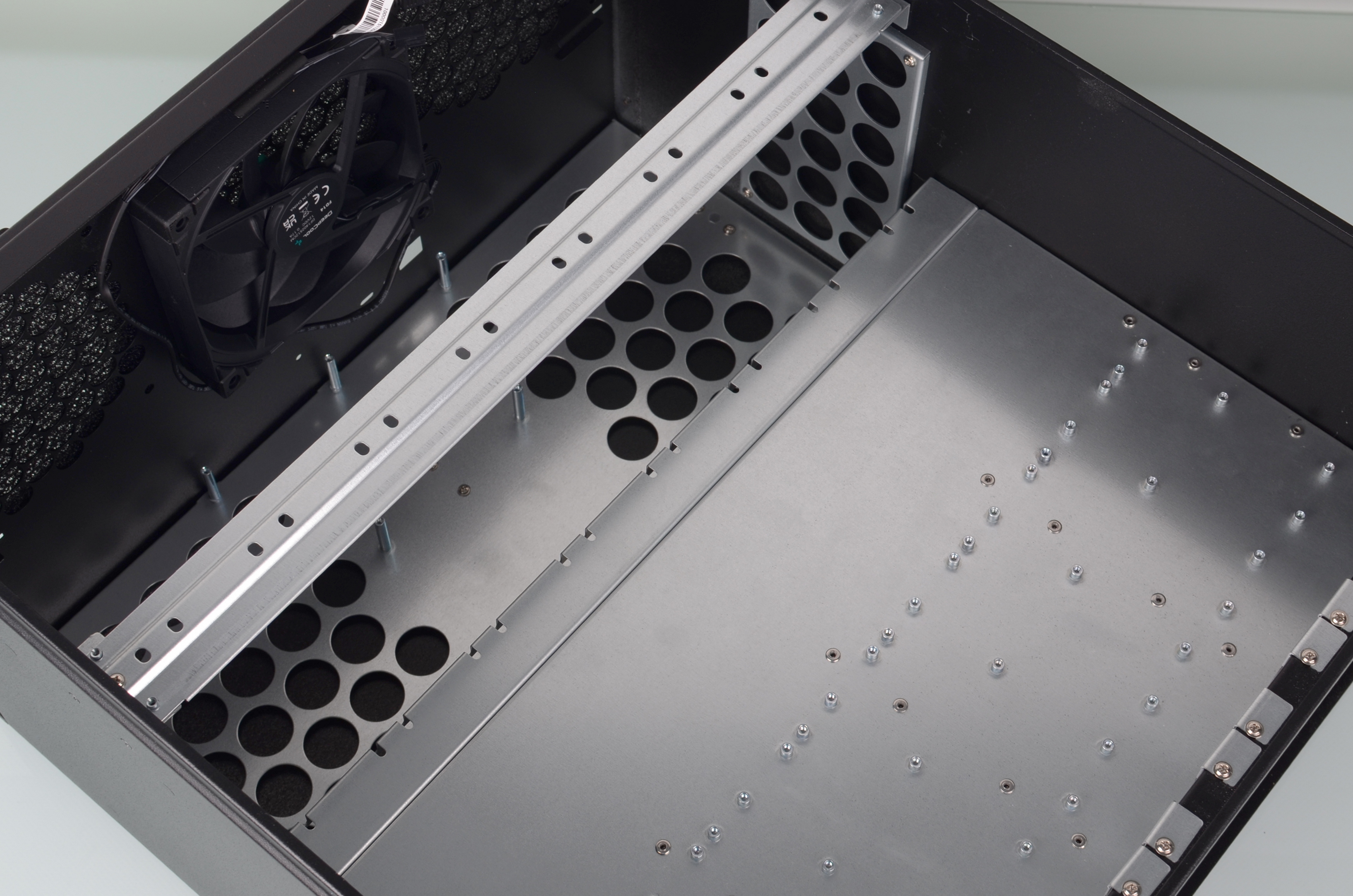

- Усиленная металлическая полка для PCIe-адаптеров и видеокарт, рассчитанная на нагрузку не менее 10–11 кг без заметного прогиба

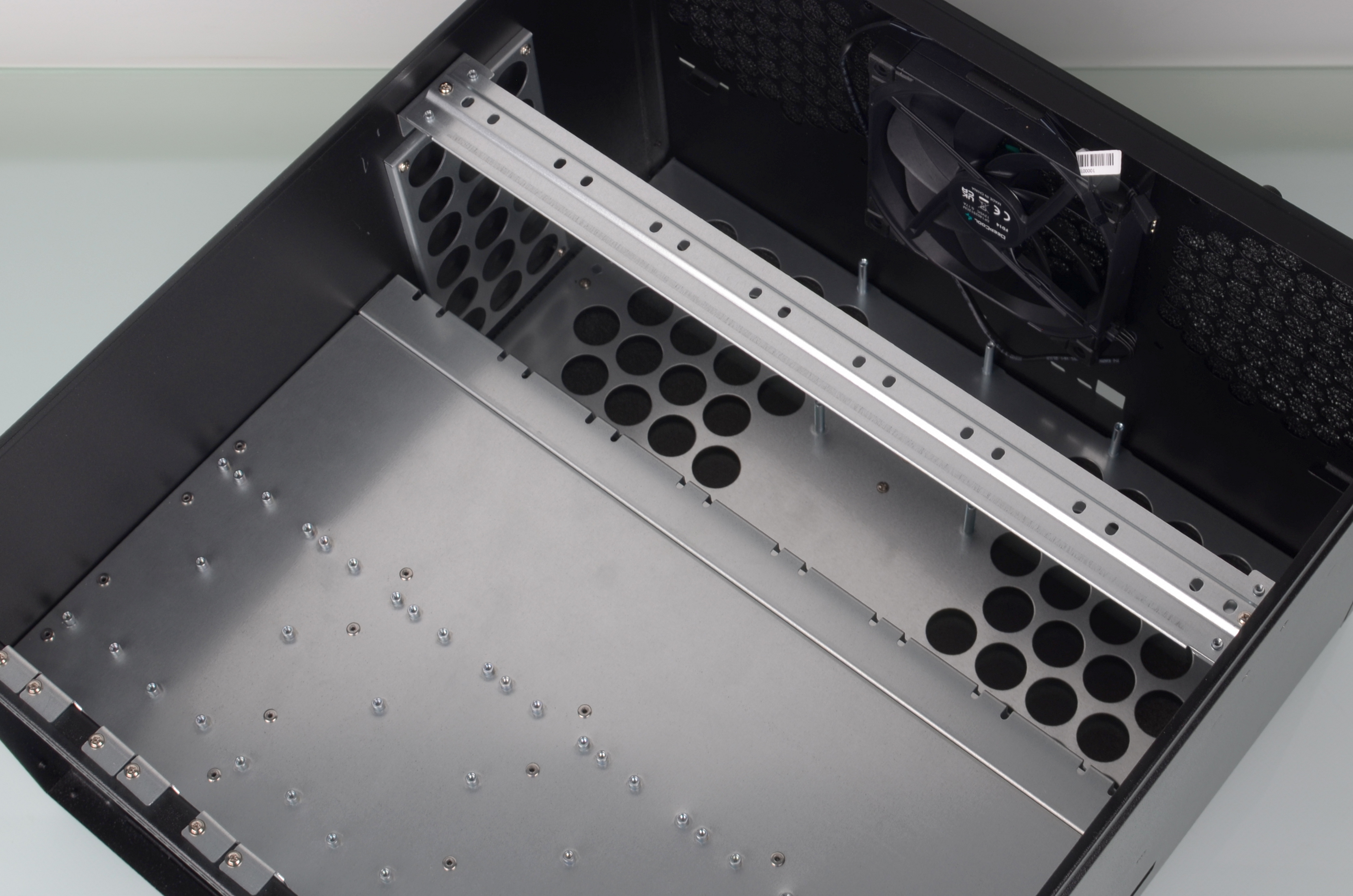

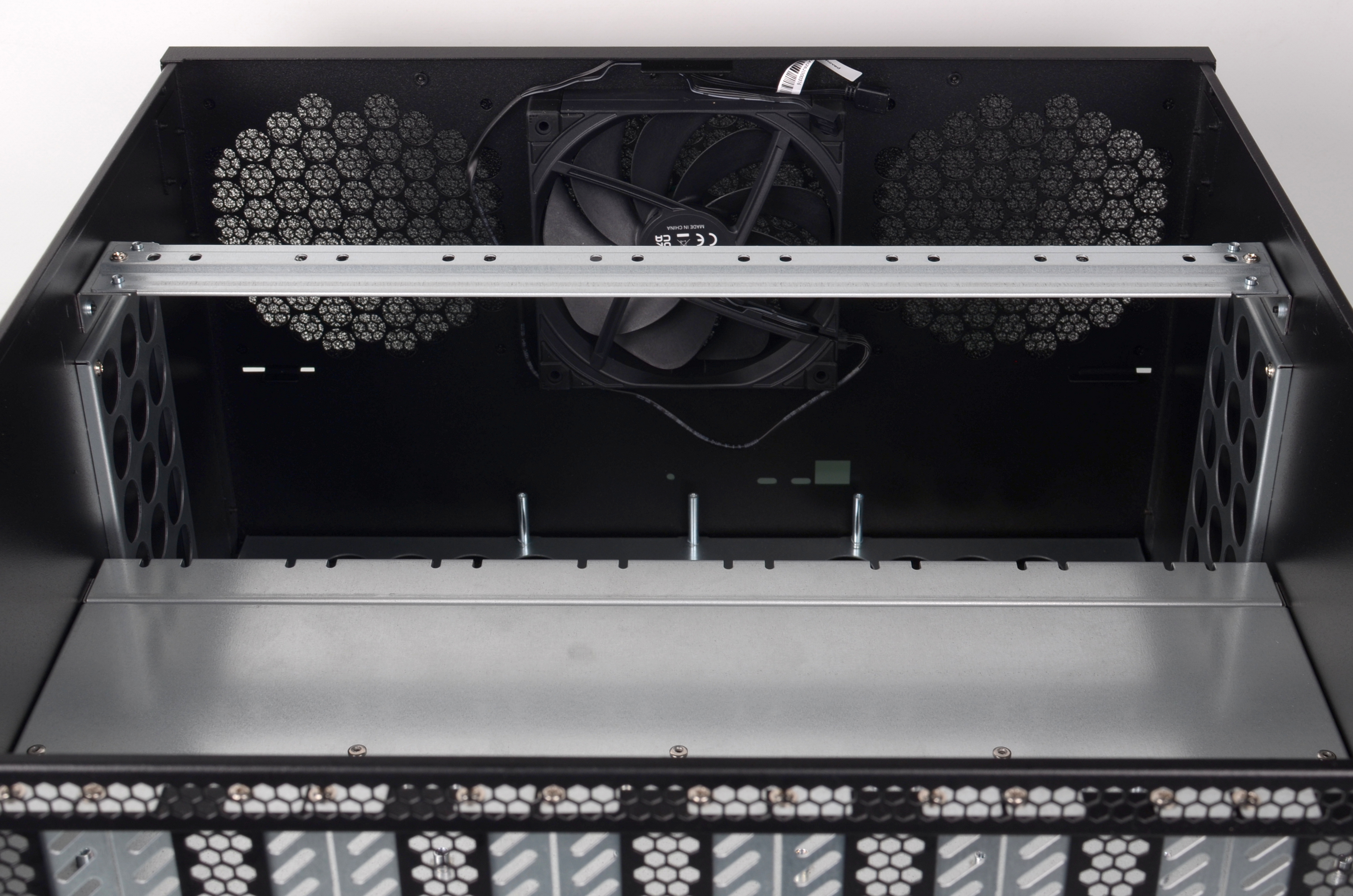

- Дополнительный поперечный элемент жёсткости, поддерживающий внутреннюю конструкцию и снижающий деформацию при установке тяжёлых GPU
- Нижняя зона для монтажа двух блоков питания в задних углах корпуса с направлением вентиляторов вверх
- Организованное пространство над блоками питания для монтажа основной GPU-полки с требуемым зазором

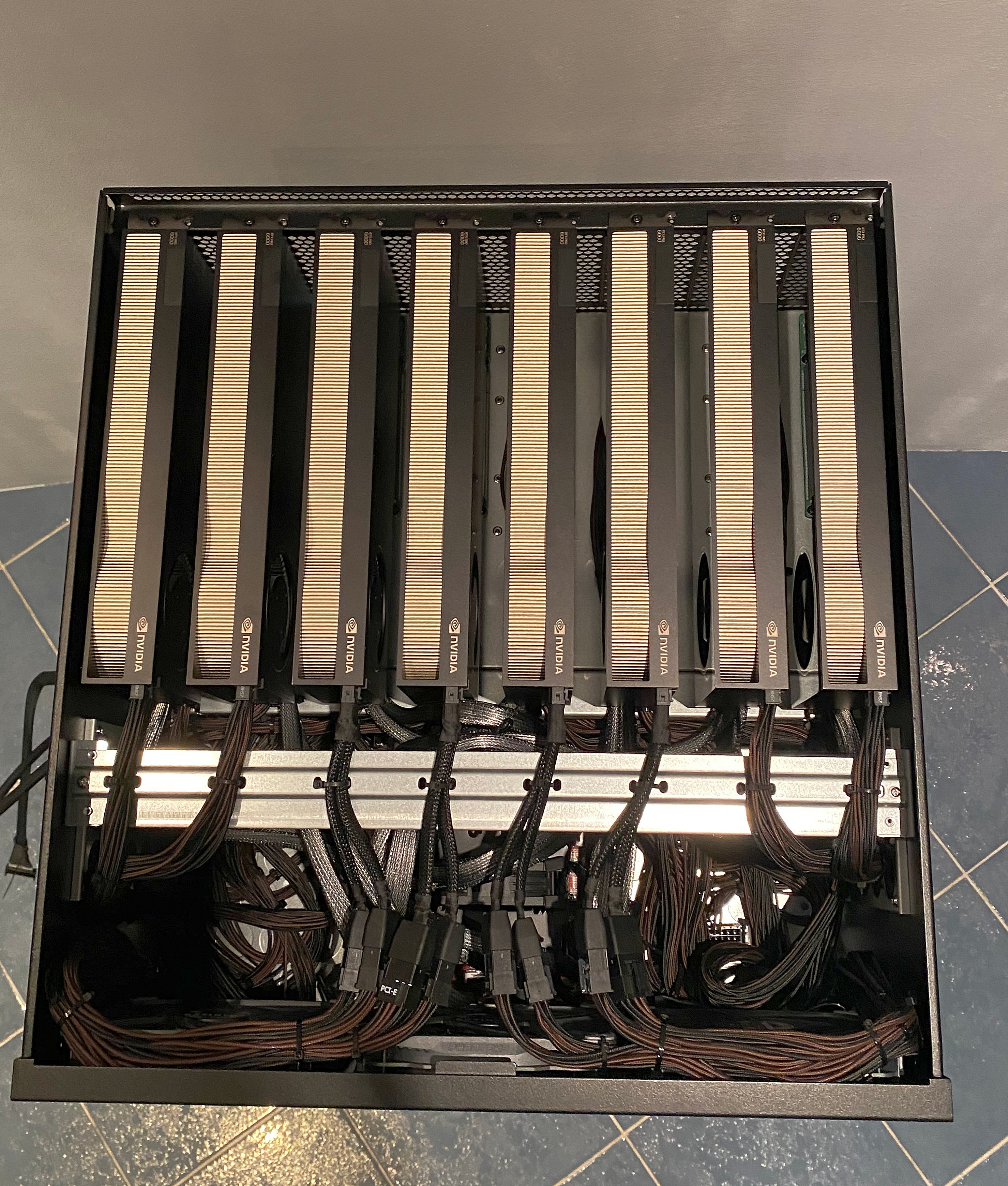

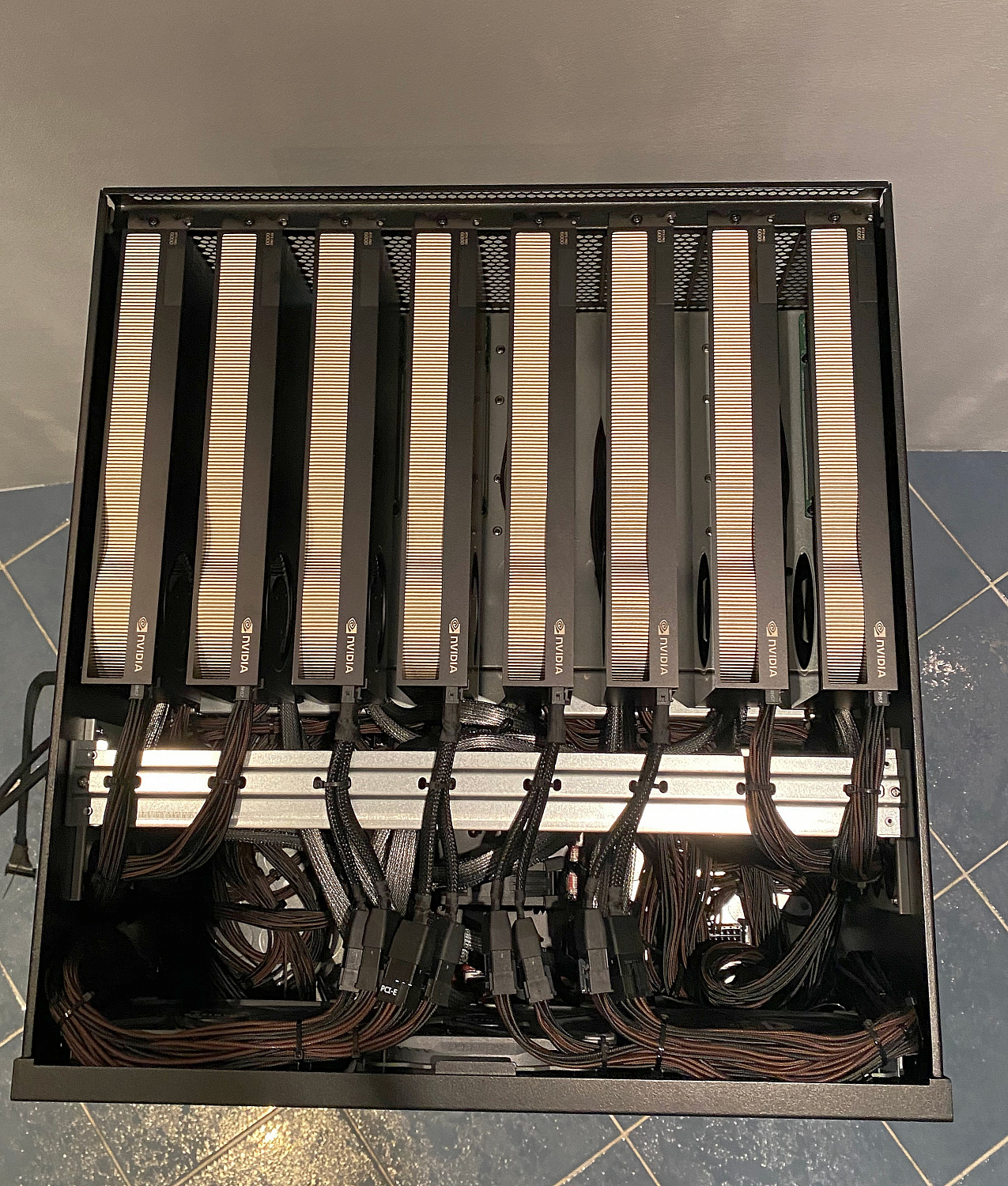

- Кабельный лоток в задней зоне видеокарт для аккуратной прокладки проводов питания 12V-2x6 и соблюдения допустимого радиуса изгиба кабелей
- Многочисленные точки крепления стяжек на днище, полках и внутренних стенках корпуса для фиксации кабелей и формирования аккуратной сервисной разводки

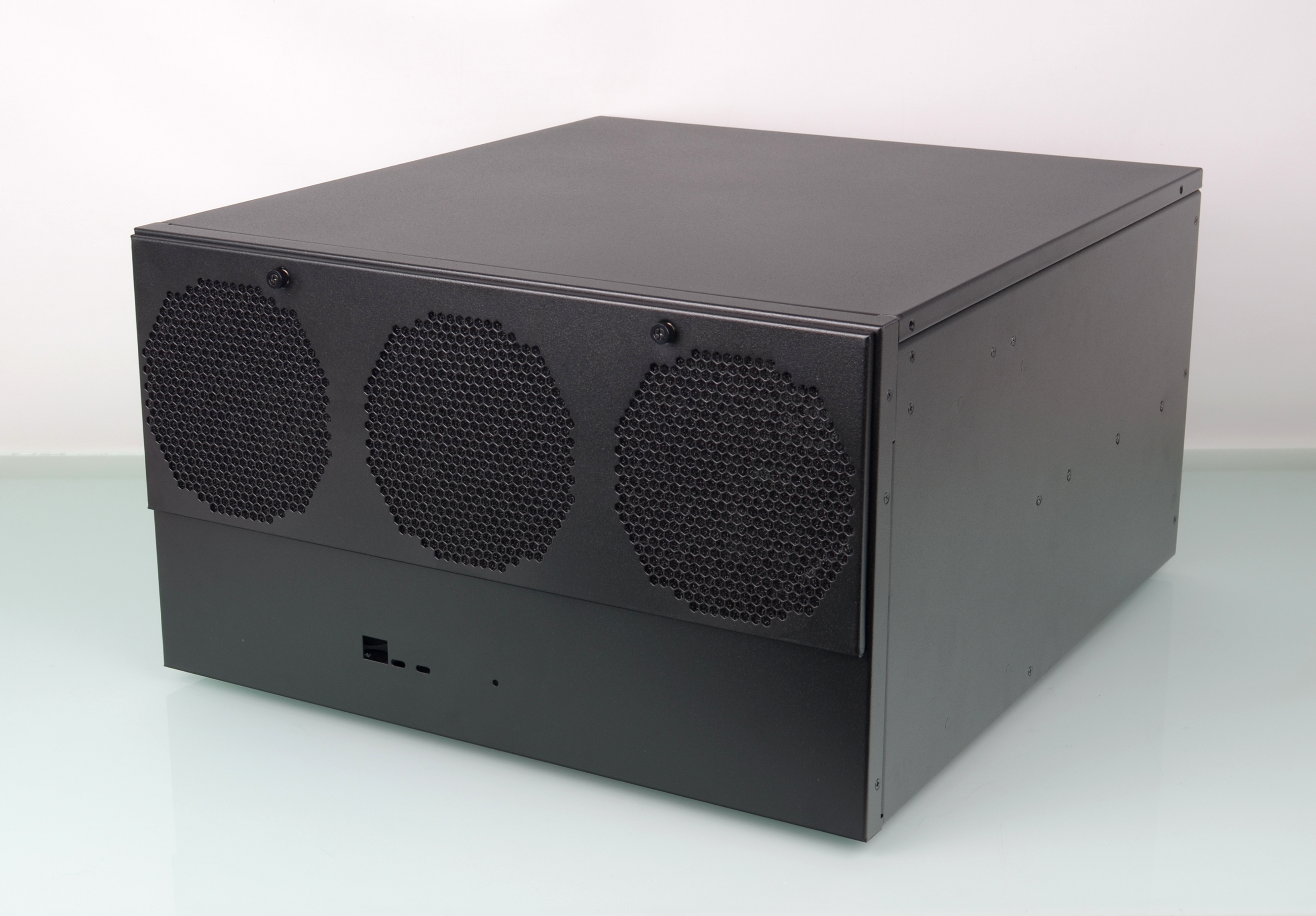

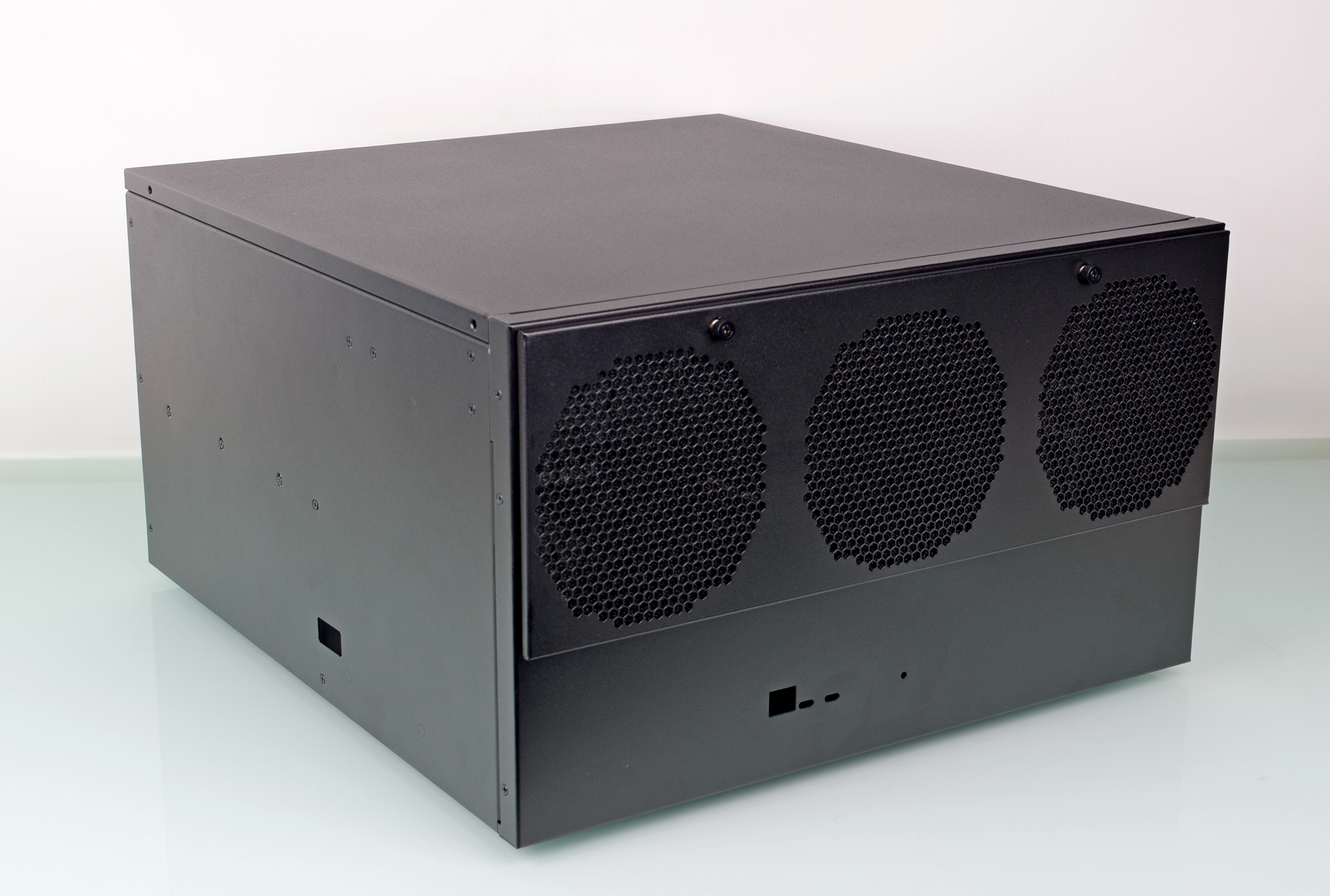

- Передняя панель с тремя крупными вентиляционными зонами, рассчитанными на установку вентиляторов

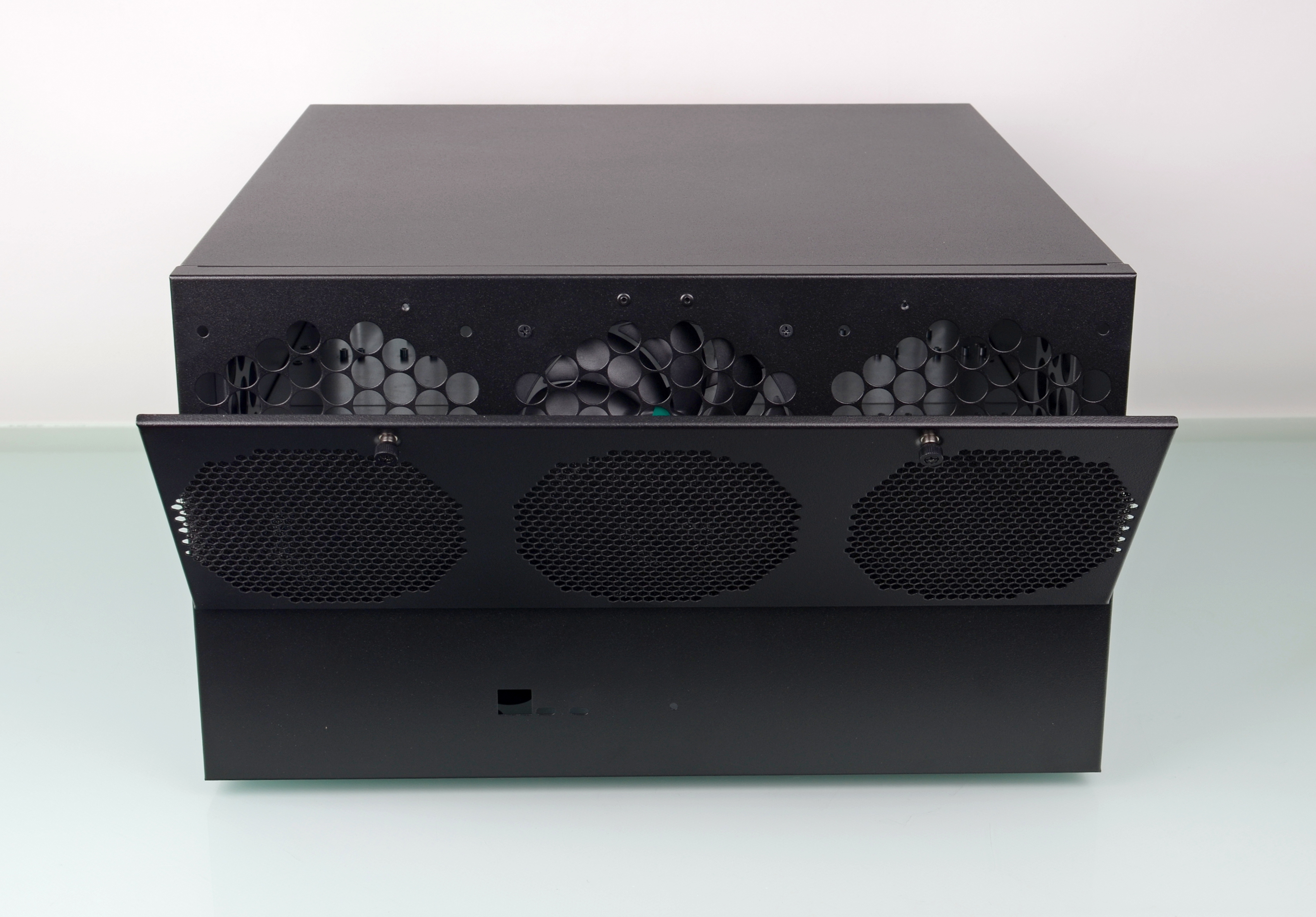

- Быстросъёмный фронтальный пылевой фильтр, выполненный по конструктивному принципу корпуса «Юпитер 400»
- Посадочное место в передней нижней части под плату PCIe-коммутатора
- Технологические вырезы на передней панели под кнопку включения, USB-разъёмы и индикаторы
- Отверстие в нижней центральной зоне задней стенки для вывода кабеля данных
- Съёмная верхняя крышка, обеспечивающая доступ к видеокартам, адаптерам, кабелям и системе охлаждения
- Четыре опорные ножки для безопасной установки корпуса на стеклянную полку
- Чёрное покрытие корпуса, подобранное с учётом использования изделия в жилом помещении
Верхняя крышка сделана съёмной для упрощения монтажа, обслуживания и замены компонентов. При этом крышка фиксируется винтами: такое решение сохраняет пространственную жёсткость корпуса.
Отказ от части крепёжных винтов ради полностью безвинтового открытия снизил бы прочность конструкции, что нежелательно для корпуса с тяжёлой GPU-подсистемой, массивной металлической полкой и суммарной нагрузкой более 10 кг только от видеокарт. Поэтому приоритет был отдан надёжности, устойчивости геометрии и безопасной эксплуатации оборудования.
В результате изготовлен специализированный корпус для GPU-вычислительной системы с восемью видеокартами. Конструкция сочетает плотное размещение компонентов с увеличенными межкарточными зазорами, продуманной вентиляцией, фильтрацией входящего воздуха, усиленным основанием, обслуживаемой кабельной разводкой и возможностью удобного доступа к внутренним узлам.
Корпус представляет собой пример нестандартного инженерного решения для задач GPU-вычислений, рендеринга, локальных AI/LLM-систем, высокопроизводительных рабочих станций и других проектов, где требуется установка большого числа видеокарт в ограниченном объёме.
