Модификация корпуса Неттоп Плутон-04

Основой конструкции служит оцинкованная сталь толщиной 1 мм.
Этот выбор материала объясняется несколькими факторами:
- Оцинкованная сталь обеспечивает отличную защиту от коррозии, что критично для долговременной эксплуатации.
- Толщина в 1 мм представляет оптимальный баланс между прочностью конструкции и весом изделия.
- Отсутствие дополнительной покраски значительно снижает себестоимость производства, что особенно важно для корпоративных заказчиков, где системы часто устанавливаются в местах, скрытых от глаз пользователей.

Форм-фактор Thin mini ITX был выбран не случайно - это один из самых компактных стандартов материнских плат, позволяющий создавать действительно миниатюрные системы.
При габаритах всего 187×191×42 мм корпус занимает минимум места на рабочем столе или может быть полностью скрыт благодаря возможности настенного монтажа.
Высота корпуса в 42 мм соответствует стандарту 1U, что делает возможным его использование в стоечных конфигурациях, хотя основное предназначение - настольное и настенное размещение.

Современные процессоры, даже относительно энергоэффективные модели уровня Intel i3-14100, выделяют значительное количество тепла в компактном объеме.
При потребляемой мощности системы в 100 Вт и ограниченном внутреннем пространстве, эффективное отведение тепла становится критически важной задачей.

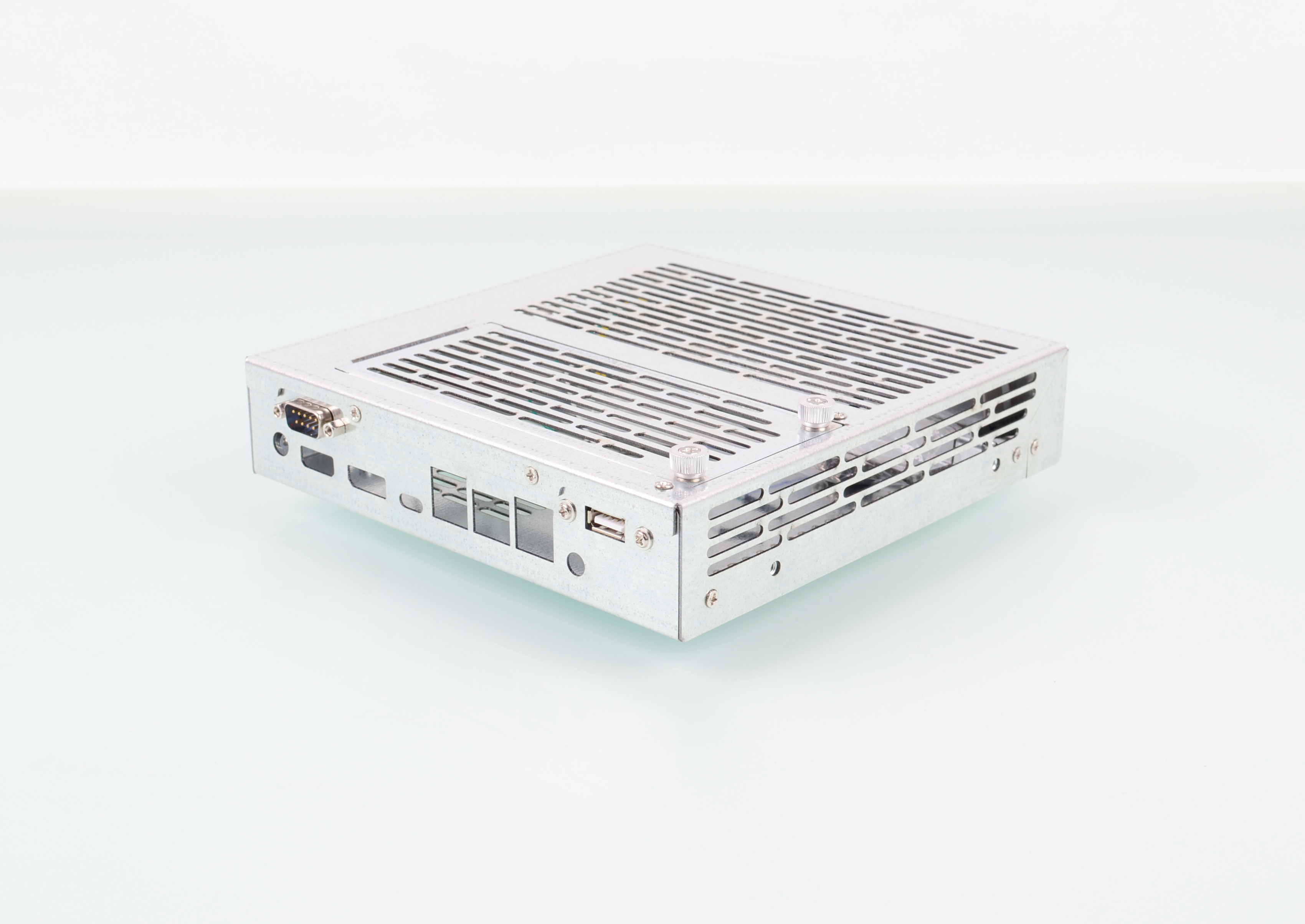

Решение было найдено через тесное сотрудничество с клиентом. Была разработана обширная система перфорации корпуса, которая кардинально изменила тепловые характеристики системы. Центробежный вентилятор типа "улитка" с боковым выдувом направляет воздушный поток непосредственно на радиатор центрального процессора, обеспечивая эффективное охлаждение даже в условиях ограниченного пространства. Такой подход демонстрирует важный принцип проектирования компактных систем: активное охлаждение с направленными воздушными потоками часто более эффективно, чем пассивные решения, особенно когда есть возможность оптимизировать конвекционные потоки через продуманную перфорацию корпуса.

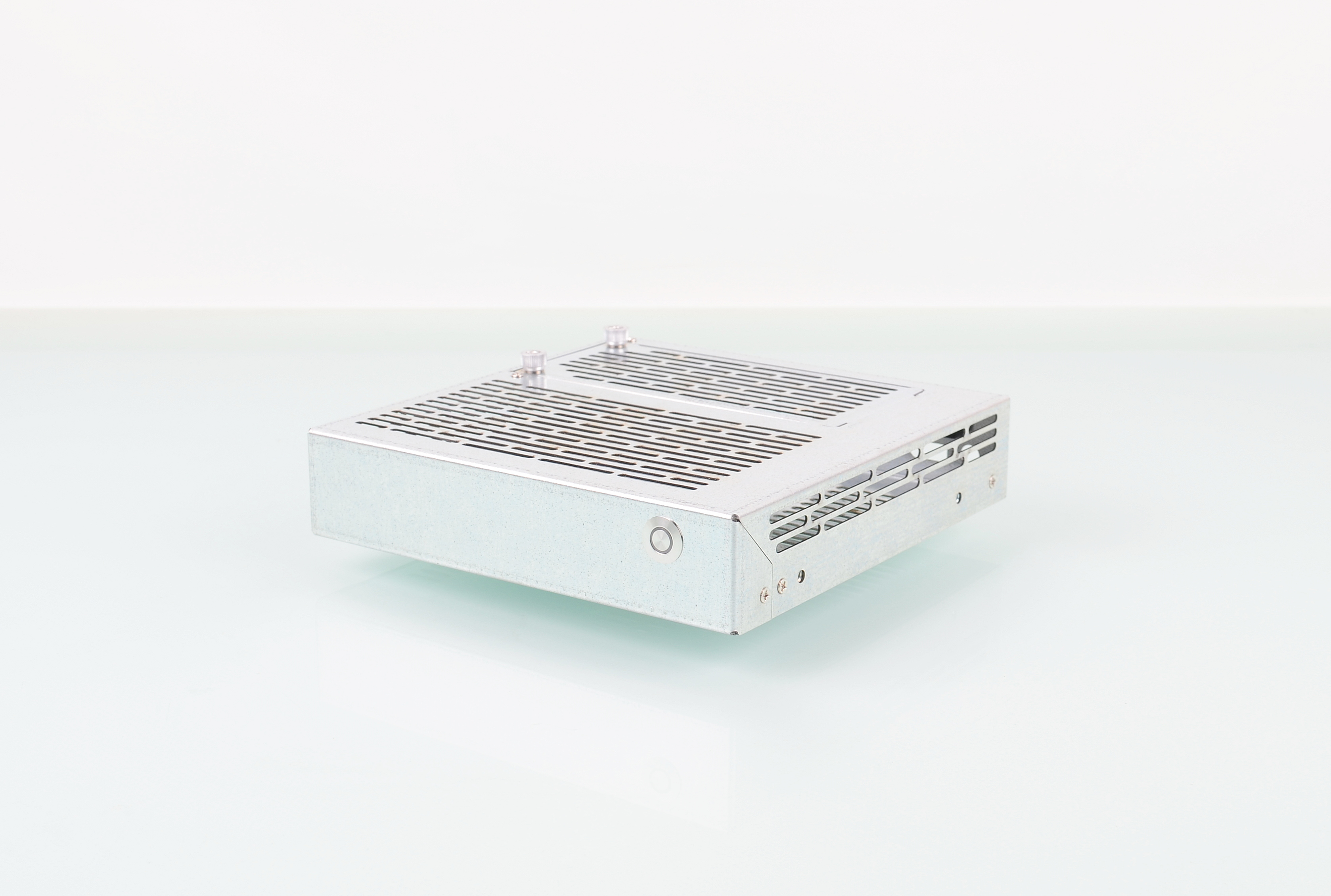

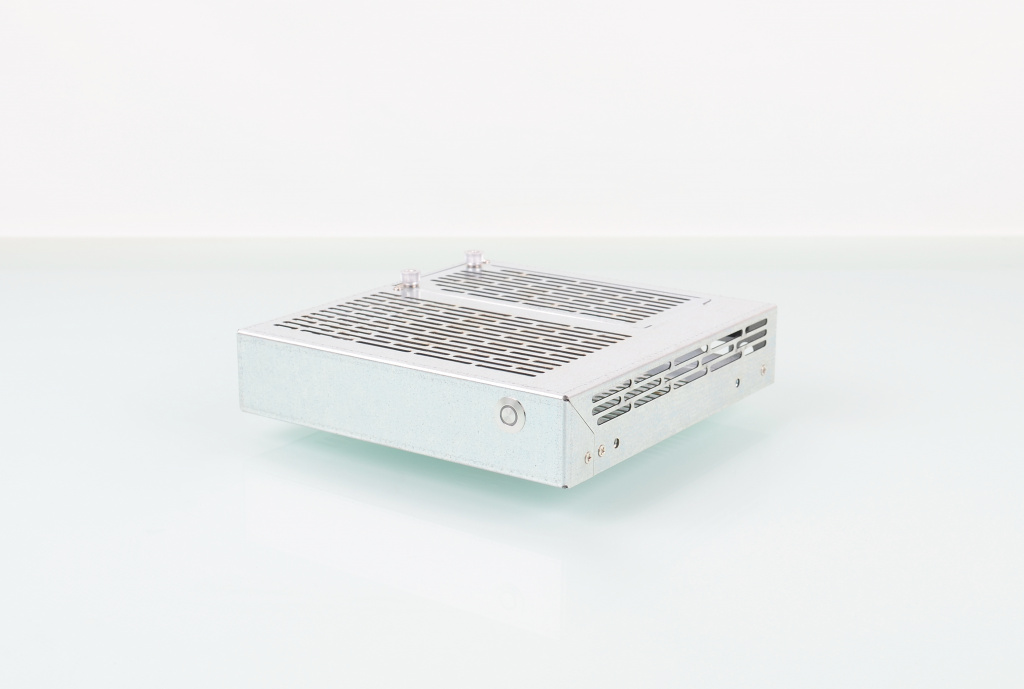

Одним из наиболее продуманных элементов дизайна является съемная крышка для доступа к разъему M.2 SSD. Эта особенность возникла из конкретной потребности клиентов в возможности быстрой замены или модернизации накопителей без полной разборки системы.

Использование несъемных винтов для крепления крышки представляет элегантное инженерное решение. Такая конструкция предотвращает потерю крепежных элементов при обслуживании, что особенно важно в корпоративной среде, где техническое обслуживание часто производится разными специалистами.

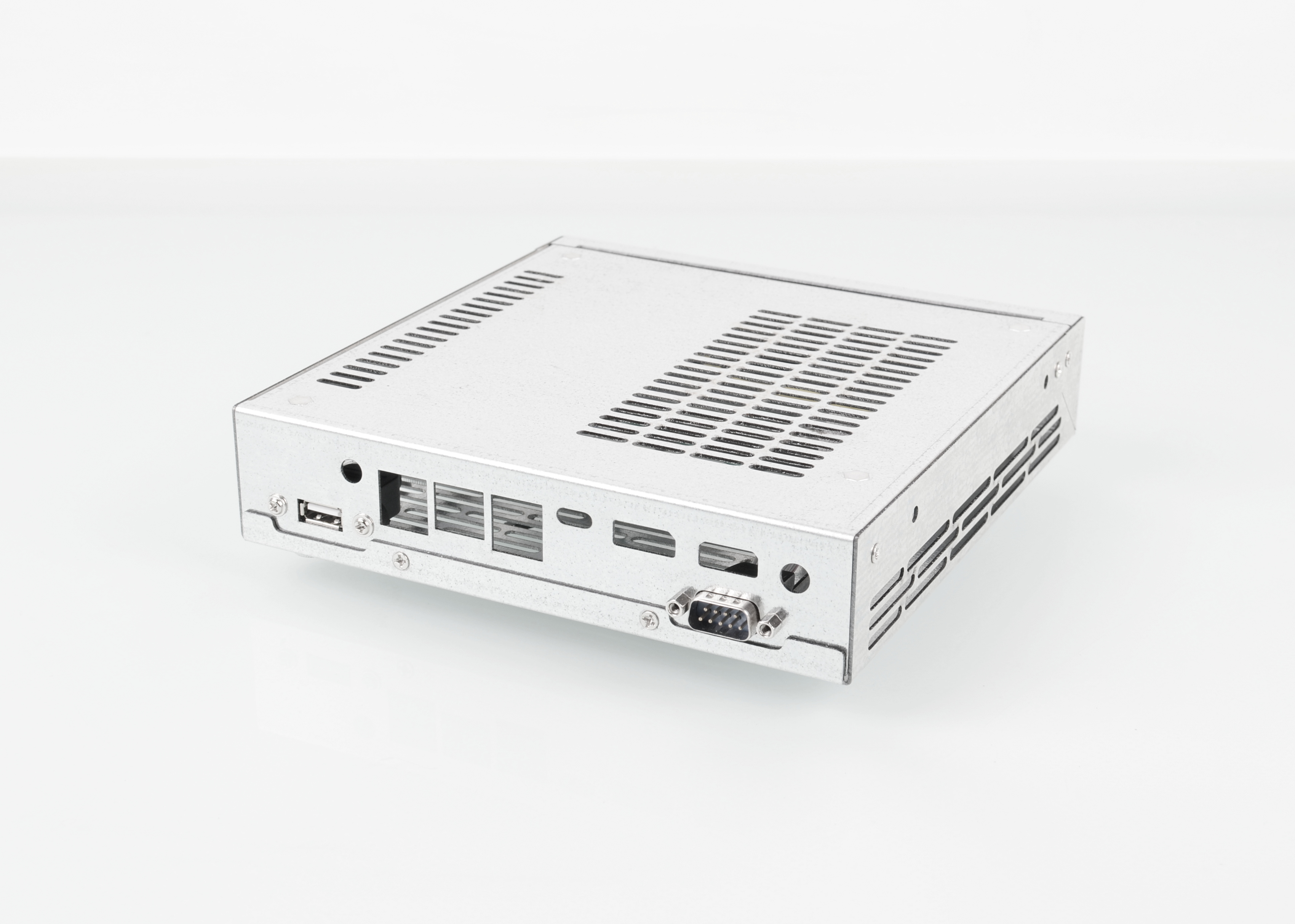

Наличие двух портов USB Type-C говорит о понимании современных тенденций - этот стандарт становится доминирующим для подключения мониторов, внешних накопителей и зарядки устройств. Три порта USB 3.0 обеспечивают совместимость с существующей периферией, а один порт USB 2.0 предназначен для устройств, не требующих высокой скорости передачи данных, таких как клавиатуры или мыши.

Присутствие COM-порта может показаться анахронизмом, но в промышленных и специализированных применениях последовательный интерфейс остается востребованным для подключения измерительного оборудования, ПЛК и другой специализированной техники.

Видеовыходы HDMI и DisplayPort обеспечивают гибкость в подключении мониторов различных типов, что критично для корпоративного применения, где парк мониторов может быть неоднородным.

Использование внешнего адаптера питания - это осознанное решение, направленное на минимизацию габаритов корпуса и упрощение системы охлаждения. Внешний блок питания не добавляет тепловую нагрузку внутри корпуса и позволяет использовать более компактное внутреннее пространство исключительно для вычислительных компонентов.
